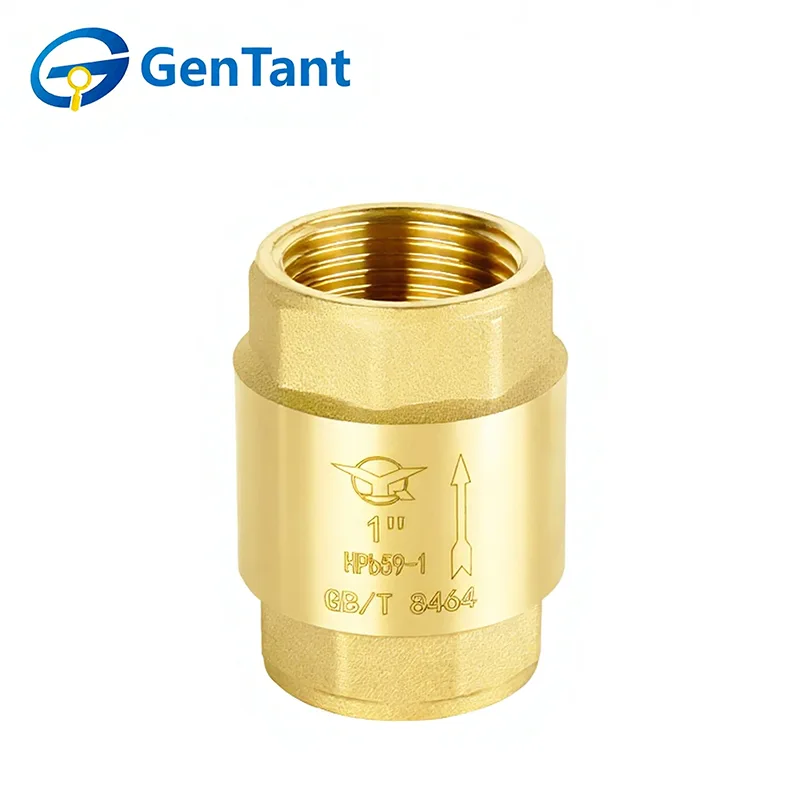

สปริงเช็ควาล์ว

เช็ควาล์วสปริงเป็นอุปกรณ์ควบคุมการไหลทิศทางเดียวที่สำคัญซึ่งใช้กลไกสปริงภายในเพื่อให้แน่ใจว่ามีการซีลที่เชื่อถือได้และการตอบสนองที่รวดเร็ว หน้าที่หลักคือการอนุญาตให้ของเหลวหรือก๊าซไหลไปในทิศทางเดียวโดยอัตโนมัติในขณะที่ป้องกันการไหลย้อนกลับหรือการไหลย้อนกลับ เมื่อแรงดันไปข้างหน้าเกินแรงสปริงที่ปรับเทียบแล้ว แผ่นวาล์วจะเปิดออก เมื่อการไหลหยุดหรือพยายามย้อนกลับ สปริงจะดันจานจานเข้ากับเบาะนั่งทันที ทำให้เกิดการผนึกแน่น การดำเนินการที่รวดเร็วนี้ช่วยปกป้องปั๊ม คอมเพรสเซอร์ และระบบท่อจากความเสียหายที่เกิดจากค้อนน้ำ แรงดันไฟกระชาก และการปนเปื้อนของการไหลย้อนกลับ เป็นสิ่งสำคัญสำหรับการรักษาความสมบูรณ์ของระบบในการใช้งานตั้งแต่การจ่ายน้ำและ HVAC ไปจนถึงกระบวนการทางอุตสาหกรรมและการชลประทาน

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

เช็ควาล์วสปริงเป็นวาล์วอัตโนมัติที่ช่วยให้ของไหลไหลไปในทิศทางเดียวพร้อมทั้งป้องกันการไหลย้อนกลับ โดยใช้ดิสก์แบบสปริงเพื่อการทำงานที่รวดเร็วและเชื่อถือได้ การออกแบบที่กะทัดรัด การปิดผนึกอย่างแน่นหนา และแรงดันตกคร่อมต่ำ ทำให้เหมาะสำหรับระบบน้ำ HVAC และระบบท่ออุตสาหกรรม ใช้กันอย่างแพร่หลายในปั๊ม ท่อ และการปกป้องอุปกรณ์ ช่วยให้มั่นใจในความปลอดภัยของระบบ ป้องกันค้อนน้ำ และรักษาการไหลที่เสถียร

พารามิเตอร์ผลิตภัณฑ์

1. ความดันที่กำหนด: 1.6 MPa

2. สื่อการทำงาน: น้ำ ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ

3. อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 120°C

4. เธรดเป็นไปตามมาตรฐาน ISO228

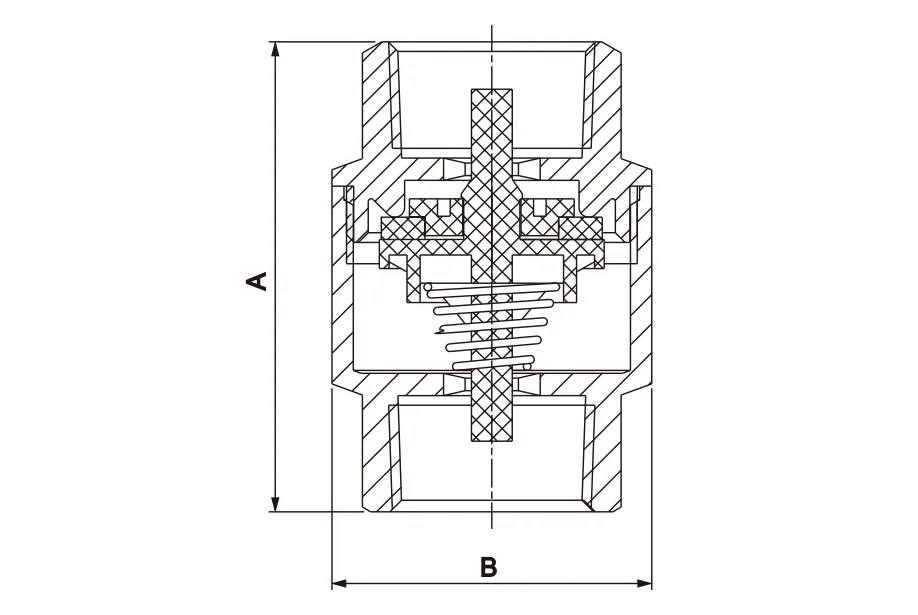

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

1.ทำความสะอาดและเตรียมระบบท่อให้เรียบร้อยก่อนติดตั้งวาล์ว

2.ก่อนการติดตั้ง ให้ถอดฝาปิดปลายป้องกันออก และตรวจสอบพอร์ตวาล์วและพื้นผิวที่นั่งเพื่อให้แน่ใจว่าสะอาด

3. ให้การสนับสนุนวาล์วอย่างเพียงพอเพื่อหลีกเลี่ยงความเครียดจากการเชื่อมต่อท่อ

4.ยืนยันว่าพิกัดแรงดันและอุณหภูมิของวาล์วเหมาะสมกับสภาวะการบริการที่ต้องการ

5.ก่อนวางวาล์วเข้าใช้งาน ให้หมุนเวียนวาล์วจนสุดจากเปิดเป็นปิดเพื่อตรวจสอบการทำงานที่ราบรื่น

6.หลังการติดตั้ง ตรวจสอบว่าขันน๊อตบรรจุแน่นดีแล้ว

หมายเหตุ 1: สามารถติดตั้งสปริงเช็ควาล์วในท่อแนวนอนหรือแนวตั้งที่มีการไหลขึ้นหรือในทิศทางตรงกลาง โดยที่สลักบานพับบนเช็ควาล์วแบบสวิงยังคงอยู่ในแนวนอน ติดตั้งเช็ควาล์วในระยะที่เพียงพอจากทางออกของปั๊มหรือแหล่งน้ำไหลเชี่ยวอื่นๆ อ้างอิงถึงกระดานข่าวทางเทคนิคที่เกี่ยวข้องสำหรับรายละเอียด

หมายเหตุ 2: เช็ควาล์วสปริงบางรุ่นอาจมีบรรจุภัณฑ์ภายในเพื่อป้องกันแผ่นดิสก์ระหว่างการขนส่ง นำวัสดุบรรจุภัณฑ์ดังกล่าวทั้งหมดออกก่อนการติดตั้ง

คู่มือการใช้งาน

เช็ควาล์วทำงานโดยอัตโนมัติและไม่ต้องการการแทรกแซงด้วยตนเอง

การตรวจสอบและบำรุงรักษา

1.โดยทั่วไปไม่จำเป็นต้องมีการตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน นอกเหนือจากการปรับเปลี่ยนการอัดก้านเป็นครั้งคราวและการหมุนเวียนของวาล์วเป็นระยะจากเปิดเป็นปิด

2.หากบรรจุภัณฑ์รั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกาประมาณหนึ่งในสี่รอบ—หรือจนกว่าการรั่วไหลจะหยุด—เพื่อเพิ่มแรงกดในการซีลบนบรรจุภัณฑ์ก้าน ห้ามบรรจุวาล์วใหม่ขณะที่วาล์วอยู่ภายใต้แรงดันของระบบ

3.เมื่อเปลี่ยนก้านวาล์ว ให้เปลี่ยนวัสดุบรรจุภัณฑ์ด้วย

อะไหล่ทดแทน

ภายใต้สภาวะการทำงานปกติ แทบไม่จำเป็นต้องมีชิ้นส่วนอะไหล่ อะไหล่ที่แนะนำสำหรับวาล์วแต่ละประเภท ได้แก่: จาน ตัวยึด และชุดบานพับ

เมื่อสั่งซื้อชิ้นส่วน กรุณาระบุหมายเลขรูปวาล์ว ขนาด ชิ้นส่วนที่ต้องการ และอายุโดยประมาณ

การซ่อมบำรุง

1.ทำความสะอาดเป็นประจำ เพื่อหลีกเลี่ยงอิทธิพลของสิ่งสกปรกและตะกอนในท่อบนเช็ควาล์ว จำเป็นต้องทำความสะอาดเช็ควาล์วแนวนอนทองแดงทั้งหมดและด้านในของท่อเป็นประจำ

2.หมายเหตุ การสลับการทำงานของน้ำเย็นและน้ำร้อน การเปิดและปิดเช็ควาล์วบ่อยครั้งจะทำให้เกิดความเสียหาย ดังนั้นควรหลีกเลี่ยงการใช้น้ำเย็นและน้ำร้อนสลับกัน

3.สังเกตความกดดัน เมื่อใช้เช็ควาล์วแนวนอนที่เป็นทองแดงทั้งหมด ควรให้ความสนใจกับสถานการณ์แรงดันภายในท่อ เนื่องจากแรงดันสูงเกินไปจะส่งผลเสียต่อเช็ควาล์ว กล่าวโดยสรุป เช็ควาล์วแนวนอนทองแดงทั้งหมดเป็นอุปกรณ์ที่ใช้กันทั่วไปในระบบท่อ และการใช้งานและการบำรุงรักษาทำได้ง่ายและสะดวกมาก ในการใช้งานจริง ผู้ใช้ควรใช้งานและบำรุงรักษาตามข้อกำหนดข้างต้นเพื่อให้มั่นใจถึงผลการใช้งาน
