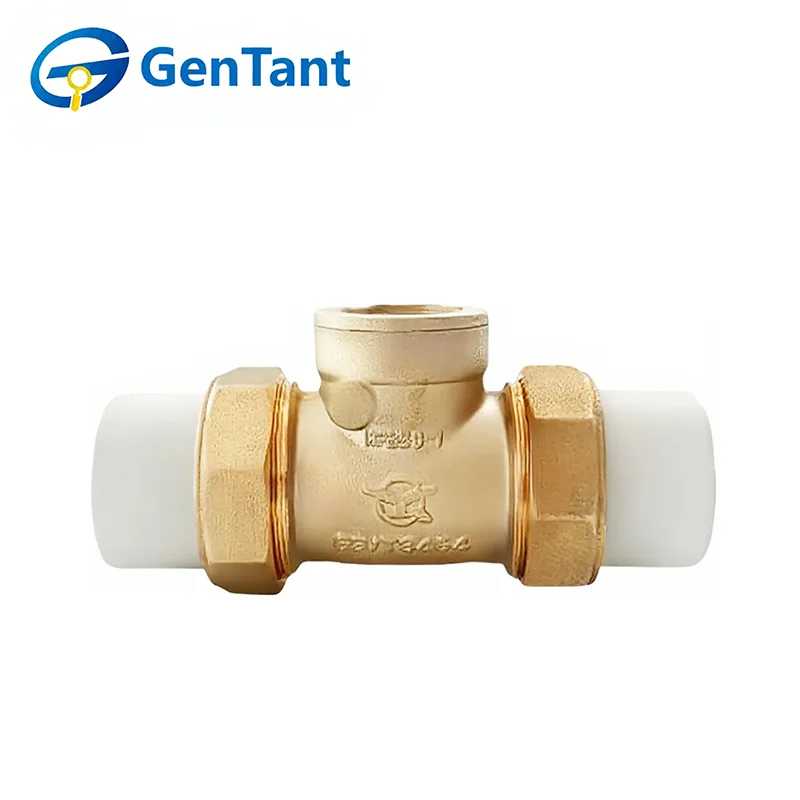

เช็ควาล์วแนวนอน PPR

เช็ควาล์วแนวนอน PPR เป็นอุปกรณ์ควบคุมการไหลทิศทางเดียวแบบพิเศษที่ออกแบบมาเพื่อบูรณาการภายในระบบท่อโพลีโพรพิลีนสุ่มโคโพลีเมอร์ (PPR) หน้าที่หลักคือการอนุญาตให้ของไหลไหลไปในทิศทางไปข้างหน้าโดยอัตโนมัติในขณะที่ปิดผนึกทันทีเพื่อป้องกันการไหลย้อนกลับหรือการไหลย้อนกลับเมื่อความดันลดลงหรือหยุดลง กลไกนี้มีความสำคัญในการปกป้องส่วนประกอบของระบบ PPR เช่น ปั๊ม มิเตอร์ และองค์ประกอบความร้อน จากความเสียหายที่เกิดจากค้อนน้ำและแรงดันย้อนกลับ ช่วยให้มั่นใจในความปลอดภัยในการปฏิบัติงานและความเสถียรของกระบวนการในการใช้งานในที่พักอาศัยและเชิงพาณิชย์ รวมถึงการจ่ายน้ำดื่ม การทำความร้อนใต้พื้น และระบบความร้อนจากแสงอาทิตย์

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

เช็ควาล์วแนวนอน PPR โดดเด่นด้วยตัวโคโพลีเมอร์แบบสุ่มโพลีโพรพีลีนที่ทนต่อการกัดกร่อน ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับน้ำดื่มและระบบเคมี การออกแบบจานสวิงในตัวช่วยให้มีการไหลไปข้างหน้าที่มีความต้านทานต่ำ ในขณะเดียวกันก็ป้องกันการไหลย้อนกลับที่แน่นหนาโดยอัตโนมัติ ขนาดกะทัดรัดและน้ำหนักเบา ช่วยให้ติดตั้งการเชื่อมซ็อคเก็ตแบบ Hot-Fusion ได้อย่างง่ายดาย พร้อมการทำงานที่เชื่อถือได้และไม่ต้องบำรุงรักษา

ใช้กันอย่างแพร่หลายในเครือข่ายท่อ PPR สำหรับน้ำประปาที่อยู่อาศัยและเชิงพาณิชย์ การถ่ายโอนสารเคมี การชลประทาน และระบบ HVAC ป้องกันการไหลย้อนกลับในท่อแนวนอนได้อย่างมีประสิทธิภาพ ปกป้องปั๊มและรักษาความปลอดภัยของระบบในน้ำดื่ม ของเหลวในอุตสาหกรรม และการหมุนเวียนด้วยแรงดันต่ำ

พารามิเตอร์ผลิตภัณฑ์

1. ความดันปกติ: 1.6 MPa

2.สื่อการทำงาน: น้ำ

3.อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 100°C

4.ด้ายเป็นไปตามมาตรฐาน ISO228

แนวทางการติดตั้ง

1.ทำความสะอาดและเตรียมระบบท่อให้เรียบร้อยก่อนติดตั้งวาล์ว

2.ก่อนการติดตั้ง ให้ถอดฝาปิดปลายป้องกันออก และตรวจสอบพอร์ตวาล์วและพื้นผิวที่นั่งเพื่อให้แน่ใจว่าสะอาด

3. ให้การสนับสนุนวาล์วอย่างเพียงพอเพื่อหลีกเลี่ยงความเครียดจากการเชื่อมต่อท่อ

4.ยืนยันว่าพิกัดแรงดันและอุณหภูมิของวาล์วเหมาะสมกับสภาวะการบริการที่ต้องการ

5.ก่อนวางวาล์วเข้าใช้งาน ให้หมุนเวียนวาล์วจนสุดจากเปิดเป็นปิดเพื่อตรวจสอบการทำงานที่ราบรื่น

6.หลังการติดตั้ง ตรวจสอบว่าขันน๊อตบรรจุแน่นดีแล้ว

หมายเหตุ 1: สามารถติดตั้ง PPR เช็ควาล์วแนวนอนในท่อแนวนอนหรือแนวตั้งที่มีการไหลขึ้นหรือในทิศทางตรงกลาง โดยที่สลักบานพับบนเช็ควาล์วแบบสวิงยังคงเป็นแนวนอน ติดตั้งเช็ควาล์วในระยะที่เพียงพอจากทางออกของปั๊มหรือแหล่งน้ำไหลเชี่ยวอื่นๆ อ้างอิงถึงกระดานข่าวทางเทคนิคที่เกี่ยวข้องสำหรับรายละเอียด

หมายเหตุ 2: เช็ควาล์วบางตัวอาจมีบรรจุภัณฑ์ภายในเพื่อป้องกันแผ่นดิสก์ระหว่างการขนส่ง นำวัสดุบรรจุภัณฑ์ดังกล่าวทั้งหมดออกก่อนการติดตั้ง

คู่มือการใช้งาน

เช็ควาล์วแนวนอน PPR ทำงานโดยอัตโนมัติและไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง

การตรวจสอบและบำรุงรักษา

1.โดยทั่วไปไม่จำเป็นต้องมีการตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน นอกเหนือจากการปรับเปลี่ยนการอัดก้านเป็นครั้งคราวและการหมุนเวียนของวาล์วเป็นระยะจากเปิดเป็นปิด

2.หากบรรจุภัณฑ์รั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกาประมาณหนึ่งในสี่รอบ—หรือจนกว่าการรั่วไหลจะหยุด—เพื่อเพิ่มแรงกดในการซีลบนบรรจุภัณฑ์ก้าน ห้ามบรรจุวาล์วใหม่ขณะที่วาล์วอยู่ภายใต้แรงดันของระบบ

3.เมื่อเปลี่ยนก้านวาล์ว ให้เปลี่ยนวัสดุบรรจุภัณฑ์ด้วย

อะไหล่ทดแทน

ภายใต้สภาวะการทำงานปกติ แทบไม่จำเป็นต้องมีชิ้นส่วนอะไหล่ อะไหล่ที่แนะนำสำหรับวาล์วแต่ละประเภท ได้แก่: จาน ตัวยึด และชุดบานพับ

เมื่อสั่งซื้อชิ้นส่วน กรุณาระบุหมายเลขรูปวาล์ว ขนาด ชิ้นส่วนที่ต้องการ และอายุโดยประมาณ

การซ่อมบำรุง

1.ทำความสะอาดเป็นประจำ เพื่อหลีกเลี่ยงอิทธิพลของสิ่งสกปรกและตะกอนในท่อบนเช็ควาล์ว จำเป็นต้องทำความสะอาดเช็ควาล์วแนวนอนทองแดงทั้งหมดและด้านในของท่อเป็นประจำ

2.หมายเหตุ การสลับการทำงานของน้ำเย็นและน้ำร้อน การเปิดและปิดเช็ควาล์วบ่อยครั้งจะทำให้เกิดความเสียหาย ดังนั้นควรหลีกเลี่ยงการใช้น้ำเย็นและน้ำร้อนสลับกัน

3.สังเกตความกดดัน เมื่อใช้เช็ควาล์วแนวนอนที่เป็นทองแดงทั้งหมด ควรให้ความสนใจกับสถานการณ์แรงดันภายในท่อ เนื่องจากแรงดันสูงเกินไปจะส่งผลเสียต่อเช็ควาล์ว กล่าวโดยสรุป เช็ควาล์วแนวนอนทองแดงทั้งหมดเป็นอุปกรณ์ที่ใช้กันทั่วไปในระบบท่อ และการใช้งานและการบำรุงรักษาทำได้ง่ายและสะดวกมาก ในการใช้งานจริง ผู้ใช้ควรใช้งานและบำรุงรักษาตามข้อกำหนดข้างต้นเพื่อให้มั่นใจถึงผลการใช้งาน
