บายพาสวาล์วนิรภัย
  • บายพาสวาล์วนิรภัยบายพาสวาล์วนิรภัย

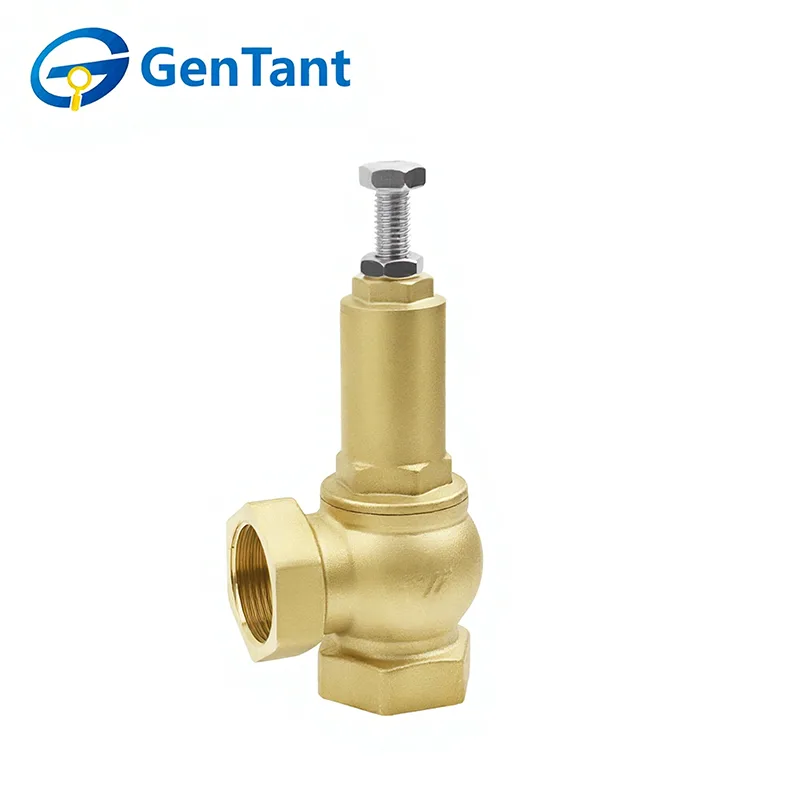

บายพาสวาล์วนิรภัย

GenTant ผู้ผลิตเฉพาะทางของจีนที่มีประสบการณ์มากกว่า 20 ปีเป็นผู้จัดหาวาล์วนิรภัยบายพาสที่เชื่อถือได้ให้กับลูกค้าทั่วโลก อุปกรณ์ความปลอดภัยที่จำเป็นนี้จะเปิดโดยอัตโนมัติเพื่อเปลี่ยนทิศทางการไหลของของไหลส่วนเกินเมื่อแรงดันของระบบเกินขีดจำกัดที่ตั้งไว้ ปกป้องปั๊ม เครื่องแลกเปลี่ยนความร้อน และอุปกรณ์สำคัญอื่นๆ จากความเสียหายเนื่องจากแรงดันเกินหรือการหยุดชะงักของการไหลกะทันหัน

วาล์วของเราออกแบบมาเพื่อความแม่นยำและความทนทาน ช่วยให้มั่นใจในความปลอดภัยในการปฏิบัติงานและอายุการใช้งานของระบบในระบบ HVAC กระบวนการทางอุตสาหกรรม และการป้องกันอัคคีภัย เราขอเชิญชวนวิศวกรและผู้ซื้อให้ตรวจสอบข้อกำหนดของเรา ขอใบเสนอราคา และเลือก GenTant เป็นพันธมิตรที่เชื่อถือได้ของคุณเพื่อปกป้องโครงสร้างพื้นฐานที่สำคัญ ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณ


คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วนิรภัยบายพาสช่วยป้องกันแรงดันเกินที่สำคัญโดยเปิดโดยอัตโนมัติที่แรงดันที่ตั้งไว้ล่วงหน้าเพื่อเปลี่ยนทิศทางการไหลส่วนเกิน โดยมีการสอบเทียบที่แม่นยำ โครงสร้างที่แข็งแกร่งเพื่อความน่าเชื่อถือสูง และการตั้งค่าป้องกันการงัดแงะเพื่อให้มั่นใจถึงประสิทธิภาพด้านความปลอดภัยที่สม่ำเสมอ


วาล์วนิรภัยบายพาสเป็นสิ่งจำเป็นสำหรับการปกป้องปั๊ม เครื่องแลกเปลี่ยนความร้อน และหม้อไอน้ำในระบบ HVAC กระบวนการทางอุตสาหกรรม และวงจรป้องกันอัคคีภัย โดยจะป้องกันความเสียหายระหว่างการเปลี่ยนแปลงการไหลกะทันหัน การสตาร์ทระบบ หรือแรงดันไฟกระชาก ทำให้มั่นใจได้ถึงความต่อเนื่องในการปฏิบัติงานและอายุการใช้งานอุปกรณ์ที่ยาวนาน


พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ข้อกำหนดทางเทคนิค

การกำหนด / ชื่อ

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

แรงดันใช้งานสูงสุด (บาร์)

16

อุณหภูมิในการทำงานที่ใช้งานได้ (° C)

-10 - 180

ช่วงแรงดันที่ปรับได้ (บาร์)

1 - 12

แรงดันที่ตั้งจากโรงงาน (บาร์)

3

ค่าความต้านทานการดัด (Nm)

105

225

340

475

610

1100

1550

1900


พารามิเตอร์การไหล

แรงดันน้ำ (บาร์)

การไหลของน้ำ (ลบ.ม./ชม.)

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

1.0

0.9

2.1

3.8

5.5

7.2

13.0

21.5

33.5

2.0

1.1

2.5

4.5

6.5

10

13.0

28.5

43.0

3.0

1.32

2.9

5.3

7.5

11.5

18.5

33.0

50.0

4.0

1.5

3.2

6.0

8.5

12.8

20.5

37.0

55.5

5.0

1.7

3.56

6.5

9.5

13.4

22.5

41.0

61.0

6.0

1.8

3.8

7.0

10.3

15.3

24.3

44.3

66.3

7.0

1.9

4.08

7.5

11

16.3

26.0

47.6

71.0

8.0

2.06

4.3

8.0

11.5

17.3

27.8

51.0

75.0

9.0

2.15

4.56

8.5

12.2

18.3

29.2

53.8

79.5

10.0

2.25

4.76

9.0

12.8

19.2

30.5

57.0

84.3

11.0

2.32

4.82

9.2

13.3

20.1

32.0

59.3

88.5

12.0

2.45

5.0

9.5

14

20.8

33.3

62.3

92.3


มิติข้อมูลผลิตภัณฑ์

Bypass Safety Valve

ข้อมูลจำเพาะ

ง(มิลลิเมตร)

ก(มิลลิเมตร)

บี(มิลลิเมตร)

H1(มิลลิเมตร)

อืม)

เอส(มิลลิเมตร)

น้ำหนัก

1/2"

Ø16

50

31.5

87.5

112

28

323ก

3/4"

Ø20

60.5

38

109

141

34

543ก

1"

Ø25

69

42.5

126

162

40.5

772ก

1 1/4"

Ø30

82

52

135

180

50

1215ก

1 1/2"

Ø37

93

58

160

209

56

1785ก

2"

Ø43

111.5

71

190

248

68

2675ก

2 1/2"

Ø60

137

85

227.5

293.5

85

4808ก

3"

Ø72

153.5

94.5

261

338

98

6645ก

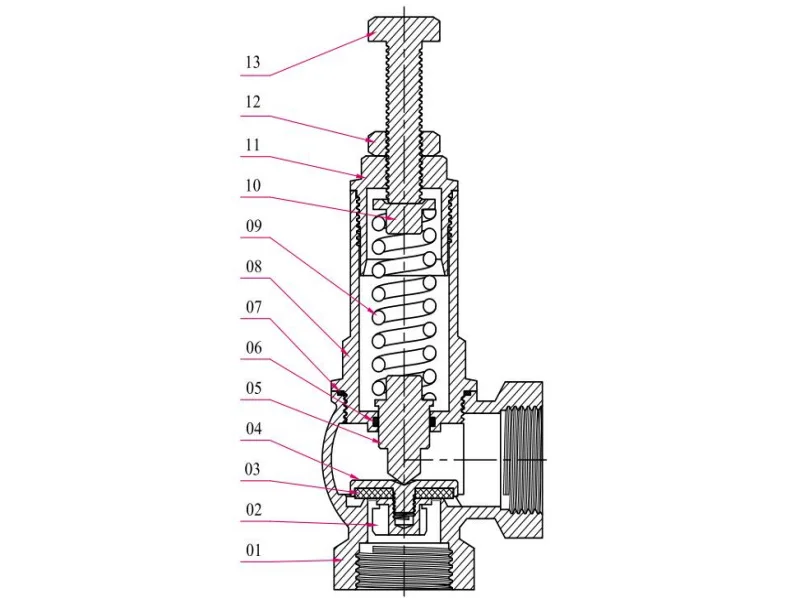

โครงสร้าง

Bypass Safety Valve

หมายเลขสินค้า

ชื่อสินค้า

วัสดุ

1

ตัววาล์ว

HPb59-1

2

ใส่แผ่นกดน้ำ

HPb59-1

3

แหวนรองแบน / ปะเก็น

เอฟพีเอ็ม

4

แผ่นกดน้ำ

HPb59-1

5

แกนวาล์ว/สปูล

HPb59-1

6

โอริง

อีพีดีเอ็ม

7

แหวนซีล/ปะเก็น

ไฟเบอร์

8

อะแดปเตอร์ / จุกนม

HPb59-1

9

ฤดูใบไม้ผลิ

65 ล้าน (เหล็กแมงกานีส)

10

แผ่นยึดสปริง

HPb59-1

11

ฝาครอบอะแดปเตอร์/ฝาครอบ

HPb59-1

12

นัท

S304

13

สกรู / โบลท์

S304


หลักการทำงาน

วาล์วนิรภัยเป็นวาล์วชนิดพิเศษที่ส่วนประกอบการเปิดและปิดจะถูกปิดตามปกติด้วยแรงภายนอก เมื่อความดันของตัวกลางภายในอุปกรณ์หรือท่อเพิ่มขึ้นเกินค่าที่กำหนด จะป้องกันไม่ให้แรงดันปานกลางภายในท่อหรืออุปกรณ์เกินค่านั้นโดยการระบายตัวกลางออกไปนอกระบบ วาล์วนิรภัยอยู่ในหมวดหมู่ของวาล์วอัตโนมัติและส่วนใหญ่จะใช้กับหม้อไอน้ำ ภาชนะรับแรงดัน และท่อเพื่อควบคุมแรงดันไม่ให้เกินขีดจำกัดที่ตั้งไว้ ซึ่งมีบทบาทในการป้องกันที่สำคัญสำหรับความปลอดภัยส่วนบุคคลและการทำงานของอุปกรณ์

หมายเหตุ: วาล์วนิรภัยต้องผ่านการทดสอบแรงดันก่อนจึงจะสามารถใช้งานได้


คำแนะนำในการติดตั้งและใช้งาน

ก่อนติดตั้งเซฟตี้วาล์ว ต้องทำความสะอาดและไล่ท่อให้สะอาดหมดจด สิ่งนี้เกี่ยวข้องกับว่าวาล์วนิรภัยสามารถทำงานได้อย่างถูกต้องและบรรลุวัตถุประสงค์ที่ตั้งใจไว้หรือไม่ ในขณะเดียวกันก็ส่งผลโดยตรงต่อประสิทธิภาพการทำงาน ประสิทธิภาพการปิดผนึก และตัวบ่งชี้อัตราการไหล


ตำแหน่งการติดตั้งวาล์วนิรภัย

เมื่อเลือกตำแหน่งการติดตั้งวาล์วนิรภัย ควรสังเกตประเด็นต่อไปนี้:

1.1 ควรติดตั้งวาล์วนิรภัยในแนวตั้งที่จุดที่ไวต่อแรงดันมากที่สุดในระบบหรืออุปกรณ์ที่ได้รับการป้องกัน เช่น ด้านบนของหม้อต้มน้ำ

1.2 ควรติดตั้งวาล์วนิรภัยในตำแหน่งที่เอื้อต่อการถอดประกอบและตรวจสอบและบำรุงรักษาเป็นระยะ


การติดตั้งท่อทางเข้าวาล์วนิรภัย

วิธีที่ดีที่สุดคือติดตั้งวาล์วนิรภัยในแนวตั้งและโดยตรงบนท่อเชื่อมต่อของหม้อไอน้ำ โดยไม่ต้องต่อท่อทางเข้าเพิ่มเติม หากต้องใช้ท่อทางเข้า เส้นผ่านศูนย์กลางภายในไม่ควรเล็กกว่าเส้นผ่านศูนย์กลางทางเข้าของวาล์วนิรภัย และควรสั้นที่สุดเท่าที่จะเป็นไปได้เพื่อลดความต้านทานของท่อและแรงโมเมนต์ที่กระทำโดยแรงปฏิกิริยาการปล่อยของวาล์วนิรภัยบนข้อต่อหม้อไอน้ำ


การติดตั้งท่อระบายเซฟตี้วาล์ว

เพื่อลดผลกระทบของท่อระบายต่อประสิทธิภาพของวาล์วนิรภัย ควรสังเกตประเด็นต่อไปนี้ระหว่างการติดตั้ง:

3.1 เส้นผ่านศูนย์กลางด้านในของท่อระบายควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางทางออกของวาล์วนิรภัยเพื่อหลีกเลี่ยงแรงดันย้อนกลับที่มากเกินไปซึ่งจะส่งผลต่อการทำงานของวาล์วนิรภัย

3.2 ท่อควรได้รับการรองรับอย่างเพียงพอเพื่อป้องกันความเค้นของท่อ (ความเค้นในการติดตั้งและความเครียดจากความร้อน) ไม่ให้เพิ่มเข้าไปในวาล์วนิรภัย ซึ่งจะส่งผลต่อประสิทธิภาพของวาล์วนิรภัย

3.3 โดยหลักการแล้ว ควรแยกวาล์วนิรภัยแต่ละตัวออกจากกันจะดีกว่า หากวาล์วนิรภัยสองตัวขึ้นไปใช้ท่อเฮดเดอร์ร่วมกัน (ท่อรวบรวม) ท่อเฮดเดอร์จะต้องมีพื้นที่ระบายเพียงพอ และการเปลี่ยนแปลงทิศทางการไหลที่ท่อระบายเข้าสู่ท่อเฮดเดอร์ควรมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้

3.4 ท่อระบายควรมีรูระบายน้ำที่เหมาะสม (รูร้องไห้) เพื่อป้องกันการสะสมของฝน หิมะ คอนเดนเสท ฯลฯ ภายในท่อระบาย

3.5 ไม่มีเหตุผลที่จะรับน้ำหนักของท่อระบายออกจากท่อสาขาทางออกของวาล์วนิรภัย แต่ควรได้รับการรองรับโดยโครงสร้างรองรับเฉพาะซึ่งควรจะสามารถป้องกันไม่ให้ท่อเคลื่อนที่หรือสั่นสะเทือนเนื่องจากแรงปฏิกิริยาเมื่อวาล์วนิรภัยปล่อยออกมา


คำแนะนำในการปรับประสิทธิภาพของวาล์วนิรภัย

วาล์วนิรภัยที่บริษัทของเราจัดหาให้ได้รับการทดสอบที่อุณหภูมิห้องตามข้อกำหนดมาตรฐาน (แรงดันที่ตั้งจากโรงงานคือ 3 บาร์) อย่างไรก็ตาม มีความแตกต่างของอุณหภูมิระหว่างสภาพการทำงานจริงของวาล์วนิรภัยและการตั้งค่าอุณหภูมิห้อง ซึ่งส่งผลให้ความดันที่ตั้งไว้ (ความดันเปิด) ระหว่างการตั้งค่าอุณหภูมิห้องและสภาพการทำงานจริงมีความเบี่ยงเบน ด้วยเหตุนี้ วาล์วนิรภัยที่มีอุณหภูมิแตกต่างกันมากจึงต้องผ่านการปรับอุณหภูมิที่ไซต์งาน โดยทั่วไปเนื้อหาการปรับจะเกี่ยวข้องกับการปรับแรงดันที่ตั้งไว้ (แรงดันเปิด) และการปรับแรงดันจำหน่าย


การปรับแรงดันที่ตั้งไว้และแรงดันปล่อย

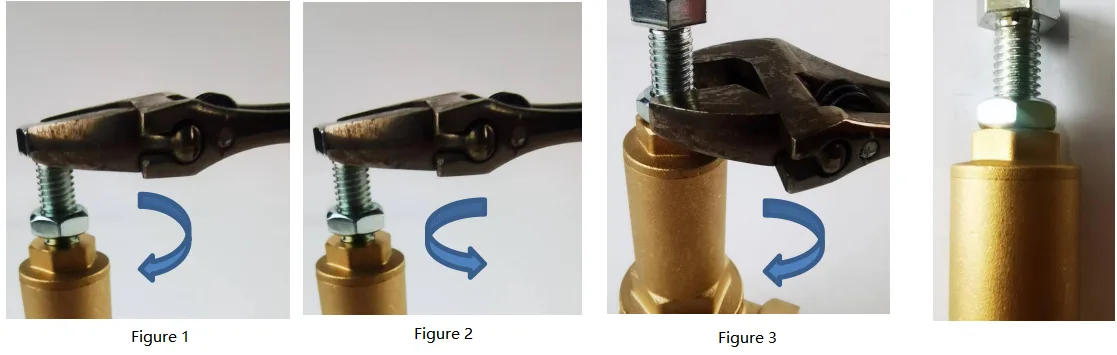

คลายน็อต ภายในช่วงแรงดันใช้งานที่ระบุของสปริง ให้หมุนสกรูเพื่อเปลี่ยนปริมาณการบีบอัดของสปริงและปรับแรงดันเปิด เมื่อทำการปรับ ขั้นแรกให้เพิ่มแรงดันทางเข้าของวาล์วนิรภัยอย่างช้าๆ เพื่อให้วาล์วเปิดสองครั้ง หากแรงดันเปิดต่ำเกินไป (ขั้นแรกให้ลดแรงดันทางเข้าวาล์ว) ให้หมุนสกรูปรับตามเข็มนาฬิกา (รูปที่ 1) หากแรงดันในการเปิดสูงเกินไป ให้หมุนสกรูปรับทวนเข็มนาฬิกา (รูปที่ 2) เมื่อปรับตามแรงกดในการเปิดที่ต้องการแล้ว ให้ขันน็อตให้แน่น (รูปที่ 3)

Bypass Safety Valve
