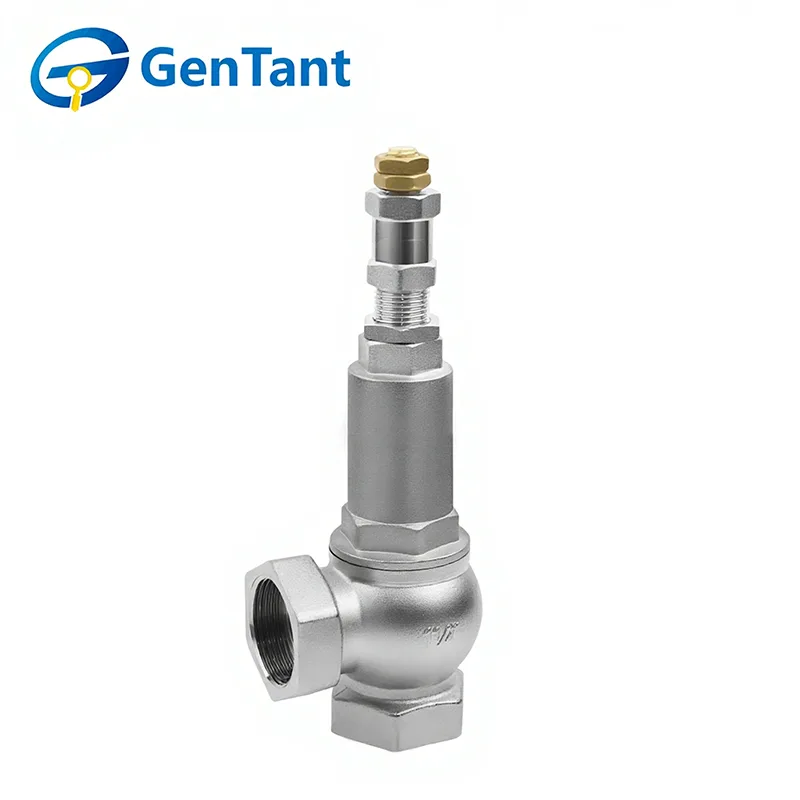

วาล์วนิรภัยบายพาสชุบด้วยไฟฟ้าเป็นอุปกรณ์ระบายแรงดันแบบพิเศษที่ทำหน้าที่สองอย่างในการรักษาความปลอดภัยของระบบและควบคุมการไหลของบายพาส บทบาทหลักคือการเปิดและปล่อยแรงดันส่วนเกินโดยอัตโนมัติเมื่อเกินจุดที่ตั้งไว้วิกฤติ ช่วยป้องกันความเสียหายต่อปั๊ม คอมเพรสเซอร์ หรือระบบท่อ ในขณะเดียวกัน การออกแบบบายพาสแบบรวมช่วยให้สามารถควบคุมการหมุนเวียนหรือการผันของของไหลได้ ซึ่งช่วยให้แรงดันของระบบคงที่ จัดการข้อกำหนดการไหลขั้นต่ำ และป้องกันความร้อนสูงเกินไปหรือการเกิดโพรงอากาศในระบบวงปิด พื้นผิวเคลือบด้วยไฟฟ้าช่วยเพิ่มความทนทานต่อการกัดกร่อน ทำให้มั่นใจได้ถึงความทนทานและประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการหรือมีฤทธิ์กัดกร่อนซึ่งพบได้ทั่วไปใน HVAC การบำบัดน้ำ และการใช้งานในกระบวนการอุตสาหกรรม
วาล์วนิรภัยบายพาสชุบไฟฟ้าให้การป้องกันแรงดันเกินวิกฤตโดยการเปิดอัตโนมัติที่แรงดันที่ตั้งไว้ล่วงหน้าเพื่อเปลี่ยนทิศทางการไหลส่วนเกิน โดยมีการสอบเทียบที่แม่นยำ โครงสร้างที่แข็งแกร่งเพื่อความน่าเชื่อถือสูง และการตั้งค่าป้องกันการงัดแงะเพื่อให้มั่นใจถึงประสิทธิภาพด้านความปลอดภัยที่สม่ำเสมอ
วาล์วนิรภัยบายพาสเป็นสิ่งจำเป็นสำหรับการปกป้องปั๊ม เครื่องแลกเปลี่ยนความร้อน และหม้อไอน้ำในระบบ HVAC กระบวนการทางอุตสาหกรรม และวงจรป้องกันอัคคีภัย โดยจะป้องกันความเสียหายระหว่างการเปลี่ยนแปลงการไหลกะทันหัน การสตาร์ทระบบ หรือแรงดันไฟกระชาก ทำให้มั่นใจได้ถึงความต่อเนื่องในการปฏิบัติงานและอายุการใช้งานอุปกรณ์ที่ยาวนาน
ข้อกำหนดทางเทคนิค
|
การกำหนด / ชื่อ |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
แรงดันใช้งานสูงสุด (บาร์) |
16 |
||||||
|
อุณหภูมิในการทำงานที่ใช้งานได้ (° C) |
-10 - 180 |
||||||
|
ช่วงแรงดันที่ปรับได้ (บาร์) |
1 - 12 |
||||||
|
แรงดันที่ตั้งจากโรงงาน (บาร์) |
3 |
||||||
|
ค่าความต้านทานการดัด (Nm) |
105 |
225 |
340 |
475 |
610 |
1100 |
|
พารามิเตอร์การไหล
|
แรงดันน้ำ (บาร์) |
การไหลของน้ำ (ลบ.ม./ชม.) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

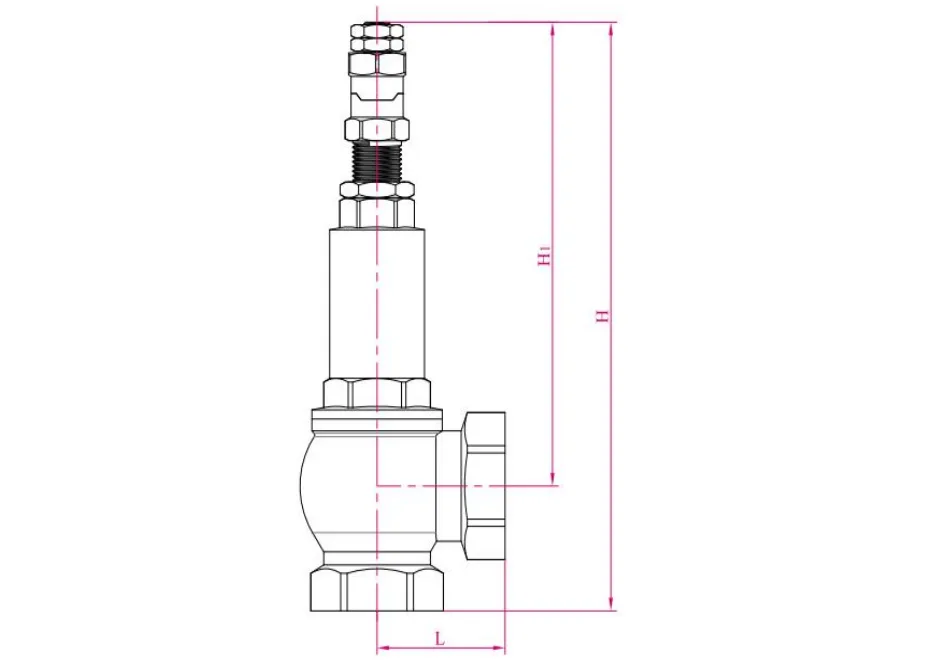

มิติข้อมูลผลิตภัณฑ์
|
ข้อมูลจำเพาะ |
ลิตร (มม.) |
H1 (มม.) |
อืม) |
น้ำหนัก (กรัม) |
|
1/2" |
31.5 |
119 |
143.5 |
400 |
|
3/4" |
38 |
147 |
179 |
670 |
|
1" |
42.5 |
168 |
204 |
960 |
|
1 1/4" |
53 |
176 |
223 |
1587 |
|
1 1/2" |
61 |
219 |
273 |
2436 |
|
2" |
73.5 |
258 |
322 |
3960 |

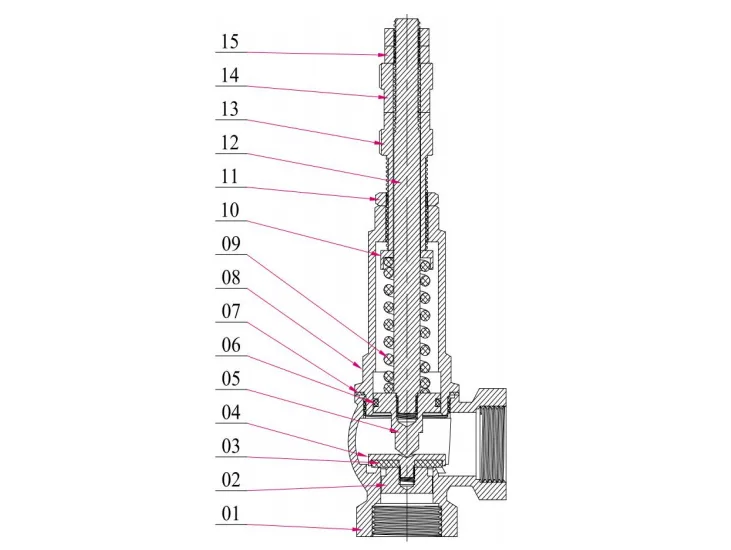

โครงสร้าง
|
หมายเลขสินค้า |
ชื่อสินค้า |
วัสดุ |
|
1 |
ตัววาล์ว |
HPb59-1 |
|
2 |
ใส่แผ่นกดน้ำ |
HPb59-1 |
|
3 |
แหวนรองแบน / ปะเก็น |
อีพีดีเอ็ม |
|
4 |
แผ่นกดน้ำ |
HPb59-1 |
|
5 |
แกนวาล์ว/สปูล |
HPb59-1 |
|
6 |
โอริง |
อีพีดีเอ็ม |
|
7 |
แหวนซีล/ปะเก็น |
ไฟเบอร์ |
|
8 |
อะแดปเตอร์ / จุกนม |
HPb59-1 |
|
9 |
ฤดูใบไม้ผลิ |
65 ล้าน (เหล็กแมงกานีส) |
|
10 |
แผ่นยึดสปริง |
HPb59-1 |
|
11 |
ฝาปิดล็อค/น็อตยึด |
HPb59-1 |
|
12 |
แกนเกลียว / สกรู |
HPb59-1 |
|
13 |
ปรับน๊อต |
HPb59-1 |
|
14 |
ปรับหมวก |
HPb59-1 |
|
15 |
นัท |
HPb59-1 |
วาล์วนิรภัยเป็นวาล์วชนิดพิเศษที่ส่วนประกอบการเปิดและปิดจะถูกปิดตามปกติด้วยแรงภายนอก เมื่อความดันของตัวกลางภายในอุปกรณ์หรือท่อเพิ่มขึ้นเกินค่าที่กำหนด จะป้องกันไม่ให้แรงดันปานกลางภายในท่อหรืออุปกรณ์เกินค่านั้นโดยการระบายตัวกลางออกไปนอกระบบ วาล์วนิรภัยอยู่ในหมวดหมู่ของวาล์วอัตโนมัติและส่วนใหญ่จะใช้กับหม้อไอน้ำ ภาชนะรับแรงดัน และท่อเพื่อควบคุมแรงดันไม่ให้เกินขีดจำกัดที่ตั้งไว้ ซึ่งมีบทบาทในการป้องกันที่สำคัญสำหรับความปลอดภัยส่วนบุคคลและการทำงานของอุปกรณ์
หมายเหตุ: วาล์วนิรภัยต้องผ่านการทดสอบแรงดันก่อนจึงจะสามารถใช้งานได้
ก่อนที่จะติดตั้งวาล์วนิรภัยบายพาสแบบชุบไฟฟ้า จะต้องทำความสะอาดและไล่ท่อออกอย่างทั่วถึง สิ่งนี้เกี่ยวข้องกับว่าวาล์วนิรภัยสามารถทำงานได้อย่างถูกต้องและบรรลุวัตถุประสงค์ที่ตั้งใจไว้หรือไม่ ในขณะเดียวกันก็ส่งผลโดยตรงต่อประสิทธิภาพการทำงาน ประสิทธิภาพการปิดผนึก และตัวบ่งชี้อัตราการไหล
ตำแหน่งการติดตั้งวาล์วนิรภัย
เมื่อเลือกตำแหน่งการติดตั้งวาล์วนิรภัย ควรสังเกตประเด็นต่อไปนี้:
1.1 ควรติดตั้งวาล์วนิรภัยในแนวตั้งที่จุดที่ไวต่อแรงดันมากที่สุดในระบบหรืออุปกรณ์ที่ได้รับการป้องกัน เช่น ด้านบนของหม้อต้มน้ำ
1.2 ควรติดตั้งวาล์วนิรภัยในตำแหน่งที่เอื้อต่อการถอดประกอบและตรวจสอบและบำรุงรักษาเป็นระยะ
การติดตั้งท่อทางเข้าวาล์วนิรภัย
วิธีที่ดีที่สุดคือติดตั้งวาล์วนิรภัยในแนวตั้งและโดยตรงบนท่อเชื่อมต่อของหม้อไอน้ำ โดยไม่ต้องต่อท่อทางเข้าเพิ่มเติม หากต้องใช้ท่อทางเข้า เส้นผ่านศูนย์กลางภายในไม่ควรเล็กกว่าเส้นผ่านศูนย์กลางทางเข้าของวาล์วนิรภัย และควรสั้นที่สุดเท่าที่จะเป็นไปได้เพื่อลดความต้านทานของท่อและแรงโมเมนต์ที่กระทำโดยแรงปฏิกิริยาการปล่อยของวาล์วนิรภัยบนข้อต่อหม้อไอน้ำ
การติดตั้งท่อระบายเซฟตี้วาล์ว
เพื่อลดผลกระทบของท่อระบายต่อประสิทธิภาพของวาล์วนิรภัย ควรสังเกตประเด็นต่อไปนี้ระหว่างการติดตั้ง:
3.1 เส้นผ่านศูนย์กลางด้านในของท่อระบายควรมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางทางออกของวาล์วนิรภัยเพื่อหลีกเลี่ยงแรงดันย้อนกลับที่มากเกินไปซึ่งจะส่งผลต่อการทำงานของวาล์วนิรภัย
3.2 ท่อควรได้รับการรองรับอย่างเพียงพอเพื่อป้องกันความเค้นของท่อ (ความเค้นในการติดตั้งและความเครียดจากความร้อน) ไม่ให้เพิ่มเข้าไปในวาล์วนิรภัย ซึ่งจะส่งผลต่อประสิทธิภาพของวาล์วนิรภัย
3.3 โดยหลักการแล้ว ควรแยกวาล์วนิรภัยแต่ละตัวออกจากกันจะดีกว่า หากวาล์วนิรภัยสองตัวขึ้นไปใช้ท่อเฮดเดอร์ร่วมกัน (ท่อรวบรวม) ท่อเฮดเดอร์จะต้องมีพื้นที่ระบายเพียงพอ และการเปลี่ยนแปลงทิศทางการไหลที่ท่อระบายเข้าสู่ท่อเฮดเดอร์ควรมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้
3.4 ท่อระบายควรมีรูระบายน้ำที่เหมาะสม (รูร้องไห้) เพื่อป้องกันการสะสมของฝน หิมะ คอนเดนเสท ฯลฯ ภายในท่อระบาย
3.5 ไม่มีเหตุผลที่จะรับน้ำหนักของท่อระบายออกจากท่อสาขาทางออกของวาล์วนิรภัย แต่ควรได้รับการรองรับโดยโครงสร้างรองรับเฉพาะซึ่งควรจะสามารถป้องกันไม่ให้ท่อเคลื่อนที่หรือสั่นสะเทือนเนื่องจากแรงปฏิกิริยาเมื่อวาล์วนิรภัยปล่อยออกมา
วาล์วนิรภัยที่บริษัทของเราจัดหาให้ได้รับการทดสอบที่อุณหภูมิห้องตามข้อกำหนดมาตรฐาน (แรงดันที่ตั้งจากโรงงานคือ 3 บาร์) อย่างไรก็ตาม มีความแตกต่างของอุณหภูมิระหว่างสภาพการทำงานจริงของวาล์วนิรภัยและการตั้งค่าอุณหภูมิห้อง ซึ่งส่งผลให้ความดันที่ตั้งไว้ (ความดันเปิด) ระหว่างการตั้งค่าอุณหภูมิห้องและสภาพการทำงานจริงมีความเบี่ยงเบน ด้วยเหตุนี้ วาล์วนิรภัยที่มีอุณหภูมิแตกต่างกันมากจึงต้องผ่านการปรับอุณหภูมิที่ไซต์งาน โดยทั่วไปเนื้อหาการปรับจะเกี่ยวข้องกับการปรับแรงดันที่ตั้งไว้ (แรงดันเปิด) และการปรับแรงดันจำหน่าย

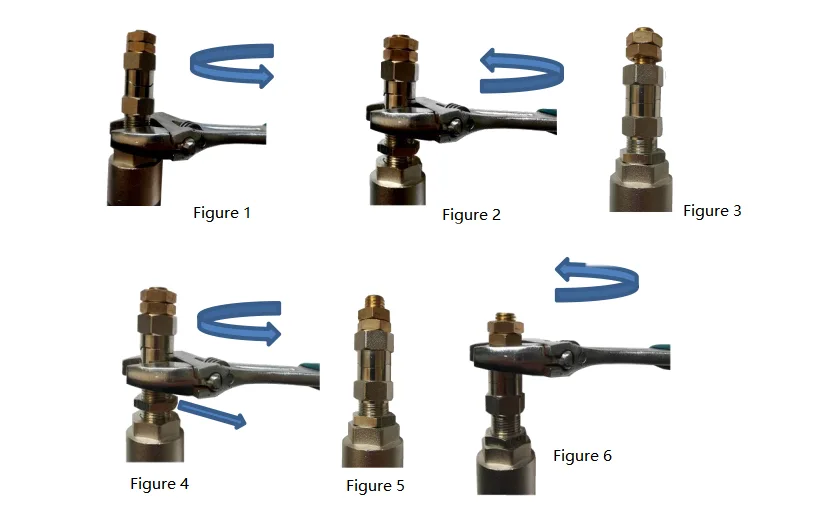

คลายน็อตล็อค (รูปที่ 1) ภายในช่วงแรงดันใช้งานที่ระบุของสปริง ให้หมุนน็อตปรับเพื่อเปลี่ยนปริมาณแรงอัดของสปริงและปรับแรงดันเปิด เมื่อทำการปรับ ขั้นแรกให้เพิ่มแรงดันทางเข้าของวาล์วนิรภัยอย่างช้าๆ เพื่อให้วาล์วเปิดสองครั้ง หากแรงดันเปิดต่ำเกินไป (ขั้นแรกให้ลดแรงดันทางเข้าวาล์ว) ให้หมุนน็อตปรับตามเข็มนาฬิกา (รูปที่ 2) หากแรงดันในการเปิดสูงเกินไป ให้คลายน็อตสองตัวก่อน (รูปที่ 3) แล้วหมุนน็อตปรับทวนเข็มนาฬิกา (รูปที่ 4) เมื่อปรับตามแรงกดในการเปิดที่ต้องการแล้ว ให้ขันน็อตล็อคและน็อตสองตัวให้แน่น (รูปที่ 5)
การทดสอบการระบายอากาศด้วยตนเอง
แหวนรอง/ปะเก็นแบบเรียบของวาล์วนิรภัยและตัววาล์วโดยปกติจะอยู่ในสถานะปิดที่ถูกบีบอัดอย่างแน่นหนา หากไม่ได้ทำการทดสอบการระบายอากาศแบบแมนนวลตามปกติ เมื่อเวลาผ่านไป สิ่งเหล่านี้ก็จะสามารถเกาะติดกันได้อย่างง่ายดาย ในกรณีที่มีสภาวะแรงดันเกิน วาล์วนิรภัยอาจพบว่าเป็นการยากที่จะส่งเสียงสัญญาณเตือนตามปกติ ซึ่งอาจนำไปสู่อุบัติเหตุได้ การทดสอบการระบายอากาศแบบแมนนวลเป็นประจำทำให้วาล์วนิรภัยยังคงไวต่อความรู้สึกและเชื่อถือได้ในระยะยาว โดยหลีกเลี่ยงสถานการณ์ข้างต้น
วาล์วนิรภัยต้องมีการทดสอบการระบายอากาศด้วยตนเองเป็นประจำ (ค่อยๆ หมุนฝาปรับตามเข็มนาฬิกา (รูปที่ 6))
1.เมื่อระบายอากาศ คำนึงถึงความปลอดภัย และให้แน่ใจว่าช่องระบายมีความชัดเจน
2. ค่อยๆ หมุนฝาปรับตามเข็มนาฬิกาอย่างนุ่มนวลและราบรื่น หยุดชั่วครู่ จากนั้นจึงหมุนกลับอย่างนุ่มนวล
3.การระบายอากาศปกติสามารถทำได้สัปดาห์ละครั้ง และควรเก็บบันทึกไว้
ที่อยู่
ถนน Dieyuan เขต YinZhou หนิงโป เจ้อเจียง จีน
