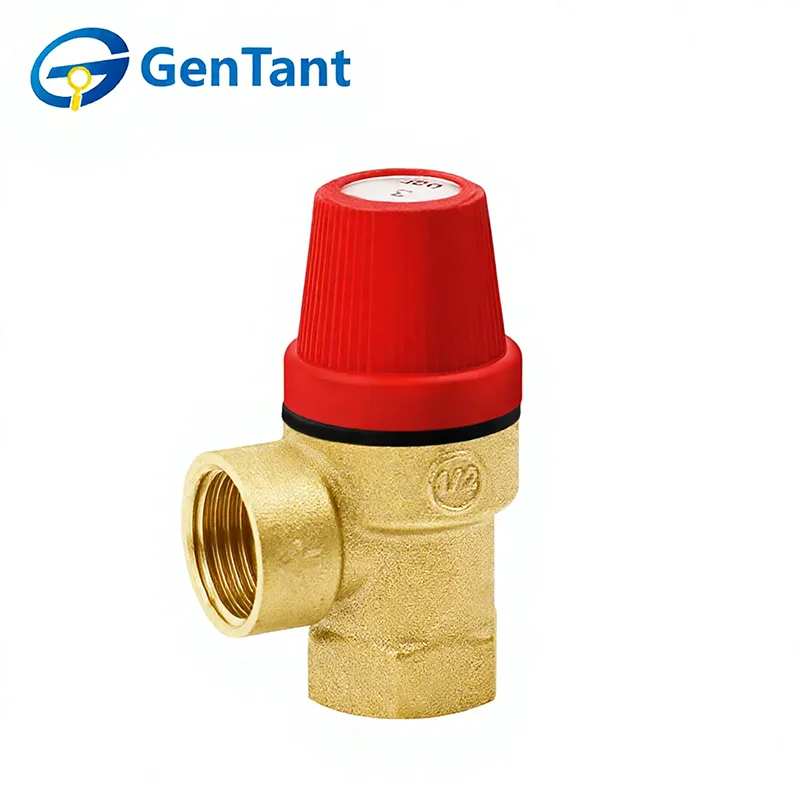

วาล์วนิรภัย

วาล์วนิรภัยเป็นอุปกรณ์ป้องกันที่สำคัญและไม่สามารถต่อรองได้ ซึ่งได้รับการออกแบบทางวิศวกรรมให้เป็นแนวป้องกันสุดท้ายในระบบแรงดัน หน้าที่หลักคือการเปิดและปล่อยแรงดันส่วนเกินโดยอัตโนมัติเมื่อเกินจุดที่ตั้งไว้ ดังนั้นจึงป้องกันความล้มเหลวของอุปกรณ์ร้ายแรง การระเบิด และรับประกันความปลอดภัยของบุคลากรและสิ่งแวดล้อม เมื่อความดันของระบบกลับสู่ระดับที่ปลอดภัย วาล์วจะปิดผนึกอีกครั้งโดยอัตโนมัติ โดยจะรักษาความสมบูรณ์ของระบบและความต่อเนื่องของการทำงาน ฟังก์ชั่นที่สำคัญนี้ทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ มากมาย รวมถึง HVAC หม้อไอน้ำเชิงพาณิชย์ การทำความร้อนในกระบวนการ และระบบประปา

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วนิรภัยถูกใช้เป็นอุปกรณ์ป้องกันความปลอดภัยในระบบต่างๆ รวมถึงการทำความร้อน การทำความเย็น และการจ่ายน้ำภายในบ้าน เมื่อแรงดันของระบบเพิ่มขึ้นและเกินแรงดันระบายของวาล์ว วาล์วนิรภัยจะเปิดใช้งานโดยอัตโนมัติเพื่อลดแรงดันและปล่อยตัวกลาง จึงมั่นใจในความปลอดภัยของท่อและอุปกรณ์ภายใน ในทางกลับกัน วาล์วจะกลับเข้าที่และปิดโดยอัตโนมัติเมื่อแรงดันของระบบลดลงต่ำกว่าแรงดันที่กำหนด

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

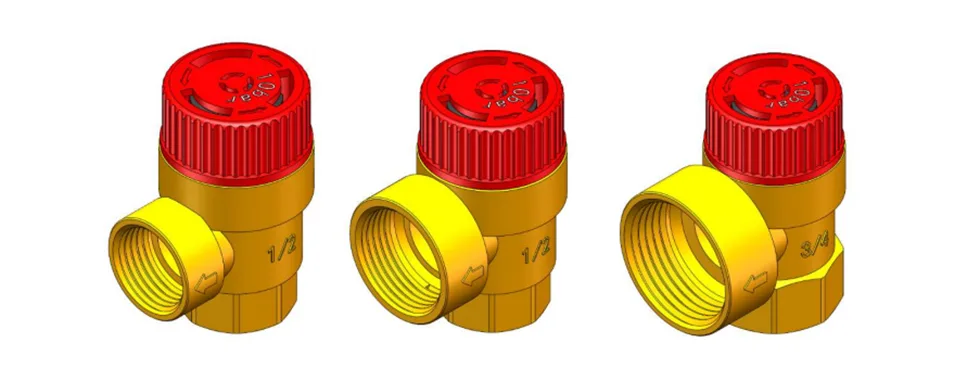

ประเภทการเชื่อมต่อแบบเกลียว

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

ข้อกำหนดทางเทคนิค

ปานกลาง: น้ำหรือสารละลายไกลคอล (ความเข้มข้นสูงสุด 50%)

อุณหภูมิในการทำงาน:-20 ℃ ~ 110 ℃

แรงดันใช้งานสูงสุด: ≤16บาร์

แรงดันสูงสุด (Pnr): 2.5-3-3.5-4-5-6-7-8-10 บาร์ (ค่าความดันไม่สามารถปรับได้)

ความดันเปิด (Po): ≤Pnr 10%

ความดันปิด (Pf): ≤Pnr 10%

ตัววาล์ว: การตีขึ้นรูปด้วยอุณหภูมิสูง, ความหนาของผนังหนาขึ้น, ความแข็งแรงสูงกว่า

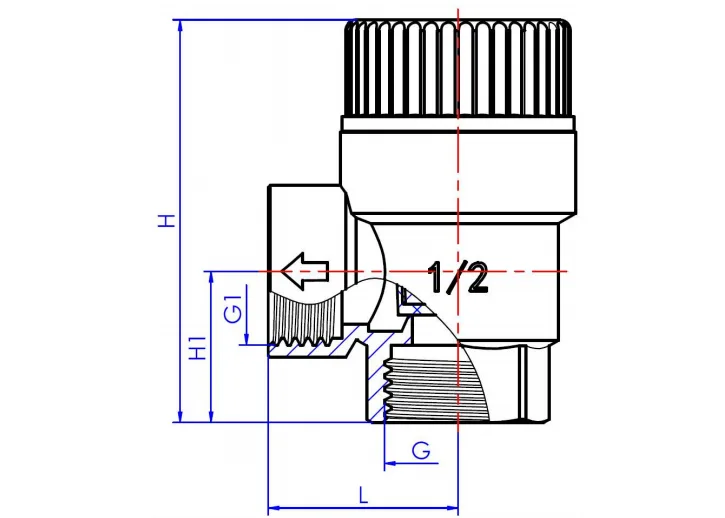

มิติข้อมูลผลิตภัณฑ์

หลักการทำงาน

ลูกสูบภายในของวาล์วนิรภัยใช้แรงดึงสปริงเพื่อปิดบ่าวาล์ว เมื่อแรงดันของระบบเกินความตึงที่ตั้งไว้ของสปริง ลูกสูบจะเลื่อนขึ้น ออกจากเบาะ และเปิดช่องปล่อยน้ำ แรงดันที่ตั้งไว้ของวาล์วนิรภัยคือแรงดันใช้งานสูงสุดที่อนุญาตสำหรับระบบ

เมื่อความดันของระบบลดลงต่ำกว่าแรงดันปิดของวาล์วนิรภัย ความตึงที่เกิดจากสปริงที่ด้านบนของลูกสูบจะทำให้ช่องการไหลของน้ำปิด ทำให้ระบบกลับสู่สถานะการทำงานปกติ เส้นผ่านศูนย์กลางของทางออกของวาล์วนิรภัยเท่ากับหรือมากกว่าเส้นผ่านศูนย์กลางของทางเข้า การออกแบบนี้ช่วยลดแรงกดทับได้อย่างรวดเร็ว

คำแนะนำในการติดตั้งและใช้งาน

ก่อนติดตั้งวาล์วนิรภัย เจ้าหน้าที่มืออาชีพที่ผ่านการรับรองควรเลือกรุ่นที่ถูกต้องตามคุณลักษณะของระบบและปฏิบัติตามกฎระเบียบที่เกี่ยวข้อง ตัววาล์วมีเครื่องหมายบอกทิศทางการไหลของน้ำซึ่งต้องปฏิบัติตามอย่างเคร่งครัดระหว่างการติดตั้ง

1.ระบบที่ใช้งานได้

1.1 ระบบทำความร้อน

ควรติดตั้งวาล์วนิรภัยที่ด้านบนของแหล่งความร้อน (หม้อต้ม ปั๊มความร้อน ฯลฯ) หรือภายในระยะ 1 เมตรจากท่อจ่ายน้ำ ไม่ควรมีวาล์วตัดไฟใดๆ อยู่ระหว่างวาล์วนิรภัยกับท่อต่อของแหล่งความร้อน

1.2 ระบบน้ำร้อนในประเทศ

ควรติดตั้งวาล์วนิรภัยที่ทางเข้าน้ำเย็นของถังเก็บน้ำร้อนแบบจัดเก็บ เพื่อให้แน่ใจว่าไม่มีวาล์วปิดในรูปแบบใดๆ บนท่อระหว่างจุดเหล่านี้

1.3 ระบบแก๊สอัด

วาล์วนิรภัยนี้เหมาะสำหรับใช้ในระบบแก๊สอัด

2.วิธีการติดตั้ง

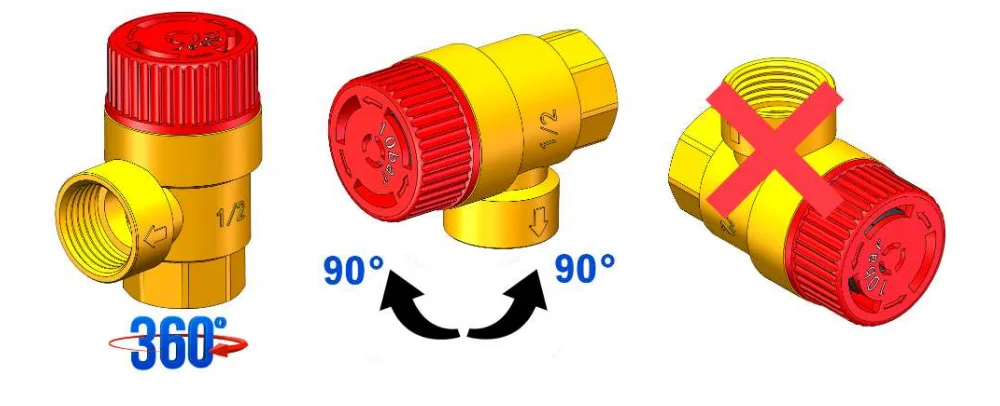

ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าแรงดันของระบบตรงกับแรงดันเปิดของวาล์วนิรภัย ตรวจสอบให้แน่ใจว่าระบบลดแรงดันและเย็นลงอย่างสมบูรณ์ ตรวจสอบให้แน่ใจว่าไม่มีวาล์วปิดในรูปแบบใด ๆ ระหว่างระบบและวาล์วนิรภัย ล้างท่อของระบบ เซฟตี้วาล์วสามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน แต่ไม่สามารถติดตั้งแบบกลับด้านได้ (ดังแสดงในรูปด้านล่าง) การปฏิบัติตามวิธีการติดตั้งเหล่านี้สามารถป้องกันสิ่งสกปรกและตะกอนไม่ให้ส่งผลกระทบต่อการทำงานตามปกติ

3.ข้อควรระวังในการติดตั้ง

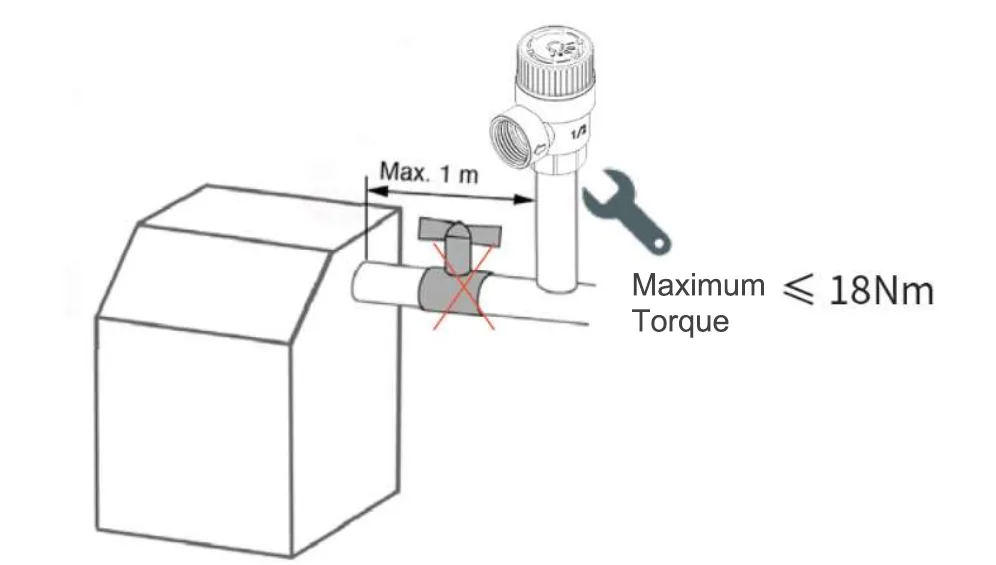

3.1 เมื่อติดตั้งวาล์วนิรภัย แรงบิดควรอยู่ที่ ≤18N·m เพื่อป้องกันวาล์วเสียรูป ซึ่งอาจนำไปสู่ความล้มเหลวได้ ไม่ควรมีวาล์วปิดไม่ว่าในรูปแบบใดๆ (บอลวาล์ว เช็ควาล์ว ฯลฯ) ระหว่างระบบและวาล์วนิรภัย ดังแสดงในรูปด้านล่าง

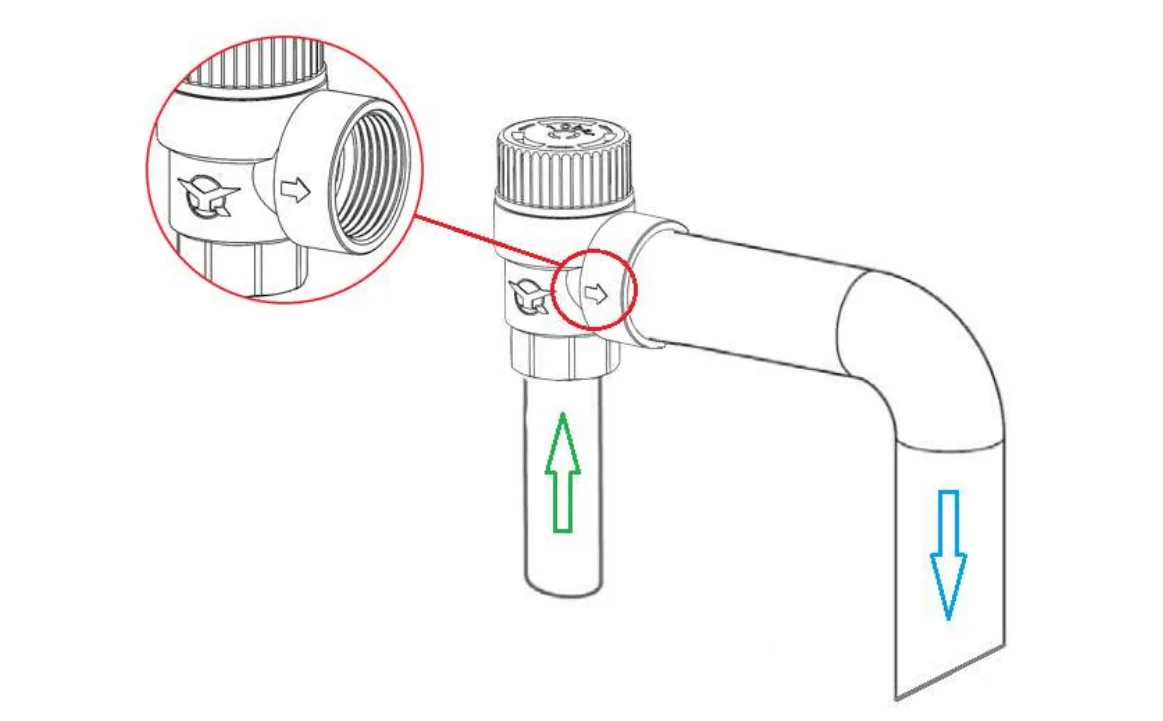

3.2 เส้นผ่านศูนย์กลางของท่อที่เชื่อมต่อระบบกับเซฟตี้วาล์วต้องมากกว่าหรือเท่ากับเส้นผ่านศูนย์กลางท่อทางเข้าของเซฟตี้วาล์ว ตรวจสอบให้แน่ใจว่าทิศทางการไหลของตัวกลางสอดคล้องกับทิศทางของลูกศรบนช่องระบายความปลอดภัย ดังแสดงในรูปด้านล่าง ขอแนะนำให้วางป้ายเตือนไว้ใกล้กับช่องระบายวาล์วนิรภัยโดยระบุว่า: “อย่าปิดกั้นทางออกระหว่างการทำงานของระบบ”

3.3 ห้ามติดตั้งวาล์วปิดหรืออุปกรณ์วาล์วอื่นๆ ที่ขัดขวางการไหลของตัวกลางบนช่องระบายแรงดัน ตรวจสอบให้แน่ใจว่าตัวกลางสามารถล้นออกจากช่องระบายแรงดันได้อย่างราบรื่นและไม่มีสิ่งกีดขวาง ท่อระบายน้ำควรมีข้อศอกไม่เกิน 2 ข้อและมีความยาวไม่เกิน 2 เมตร

3.4 ตรวจสอบให้แน่ใจว่ามีท่อระบายน้ำที่พื้นหรืออุปกรณ์รับใกล้กับตำแหน่งการติดตั้งวาล์วนิรภัยเพื่อการระบายน้ำที่ปลอดภัยระหว่างการทดสอบเดินเครื่อง การบำรุงรักษาข้อผิดพลาด ฯลฯ เพื่อหลีกเลี่ยงการบาดเจ็บส่วนบุคคลหรือการสูญเสียทรัพย์สินที่เกิดจากตัวกลางที่ไหล

การว่าจ้าง

หมุนวงล้อจักรหนึ่งครั้งในทิศทางของลูกศรที่อยู่ด้านบนของวาล์วนิรภัย ควรระบายสื่อออกจากช่องระบายแรงดันในเวลานี้ หากไม่มีตัวกลางระบายออกมา ให้ตรวจสอบว่าพอร์ตระบายแรงดันถูกปิดกั้นหรือวาล์วนิรภัยเสียหายหรือไม่ และตรวจสอบสถานะแรงดันของระบบ การหมุนวงล้อจักรสามารถใช้เพื่อตรวจสอบว่าวาล์วนิรภัยทำงานปกติหรือไม่เท่านั้น อย่าหมุนวงล้อจักรหลายครั้งหรือในทิศทางตรงกันข้าม เพราะจะทำให้วาล์วนิรภัยเสียหายได้

การซ่อมบำรุง

คำแนะนำ: ทำการทดสอบการทำงานทุกๆ 6 เดือน
