วาล์วลดความดัน

ออกแบบมาเพื่อความทนทานและความแม่นยำ วาล์ว GenTant ได้รับการออกแบบโดยวิศวกรและจัดหาโดยพันธมิตรทั่วโลก เรามุ่งมั่นที่จะควบคุมคุณภาพและผลิตโซลูชันคุณภาพสูงอย่างมืออาชีพซึ่งปรับให้เหมาะกับความต้องการใช้งานที่หลากหลาย โรงงานของเรามีบริการที่ปรับแต่งได้และจัดเตรียมตัวอย่างฟรี ช่วยให้คุณสามารถประเมินผลิตภัณฑ์ของเราก่อนตัดสินใจ เราขอเชิญชวนให้คุณตรวจสอบข้อมูลทางเทคนิคของเราหรือหารือเกี่ยวกับข้อกำหนดการสมัครของคุณกับทีมงานของเรา เรามาร่วมมือกันเพื่อนำเสนอโซลูชันการจัดการแรงดันที่เชื่อถือได้และคุ้มค่าสำหรับโครงการต่อไปของคุณ

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

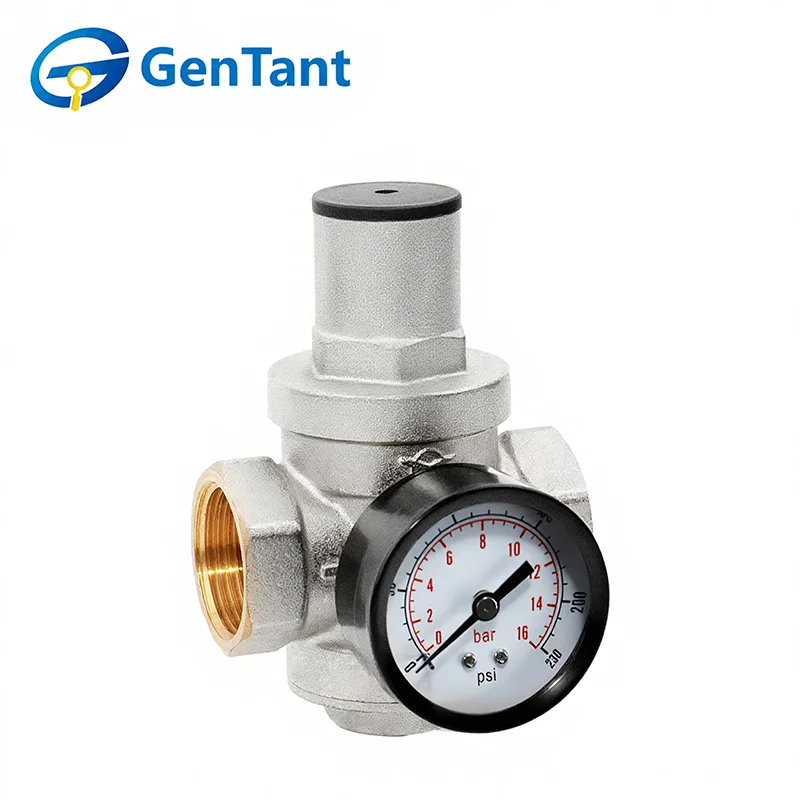

วาล์วลดแรงดันนี้หรือที่เรียกว่าตัวควบคุมแรงดัน ได้รับการออกแบบมาเพื่อใช้ในระบบจ่ายน้ำร้อนและน้ำเย็นเพื่อให้สามารถปรับลดแรงดันได้ โดยจะรักษาแรงดันดาวน์สตรีมไว้ที่หรือต่ำกว่าจุดที่ตั้งไว้อย่างสม่ำเสมอ โดยไม่คำนึงถึงความผันผวนของแรงดันจ่ายหลัก แม้ในสภาวะคงที่ ความดันหลังจากตัวควบคุมจะไม่เกินค่าที่ตั้งไว้ ด้วยหลักการทำงาน "หลังการดำเนินการ" ช่วยให้มั่นใจได้ถึงการควบคุมที่แม่นยำและเชื่อถือได้ ตัวควบคุมมีพอร์ตแบบเกลียวที่ด้านข้างเพื่อการตรวจสอบแรงดันที่ง่ายดาย (เกจวัดแรงดันจำหน่ายแยกต่างหาก) และปลายการเชื่อมต่อทั้งสองข้างมีฝาปิดไนลอนป้องกันเพื่อความสมบูรณ์ของซีล

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

เส้นผ่านศูนย์กลางที่กำหนด: DN15 ถึง DN50

แรงดันขาเข้าสูงสุด: 2.5 MPa

ช่วงการควบคุมความดัน: 0.1 ถึง 0.55 MPa

แรงดันขาออกที่ตั้งไว้ล่วงหน้าจากโรงงาน: 0.3 MPa

อุณหภูมิสื่อการทำงานสูงสุด: +80°C

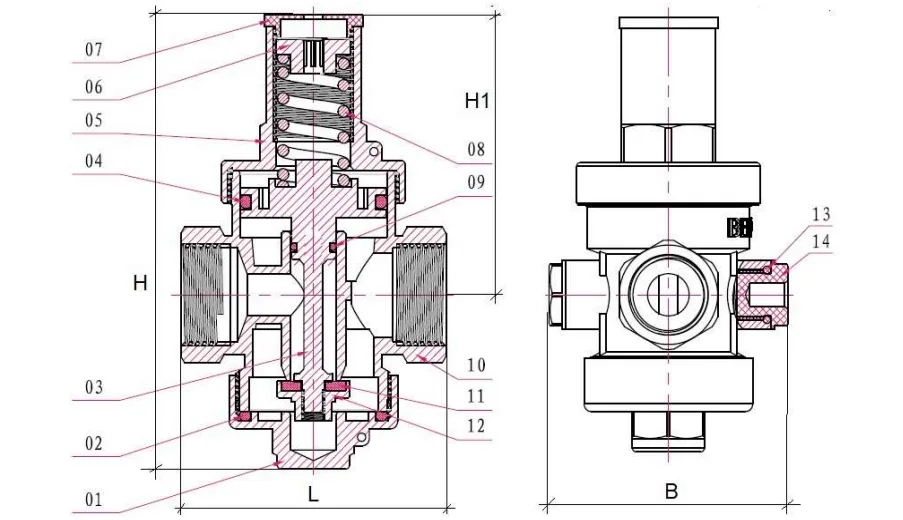

มิติ

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

โครงสร้าง

วาล์วลดแรงดัน GenTant ประกอบด้วยการเชื่อมต่อทางเข้าและทางออก องค์ประกอบการตรวจจับแบบสปริงโหลด และกลไกการปรับ

หลักการทำงาน

ของเหลวจะเข้าสู่ช่องทางเข้าและใช้แรงเท่ากันกับปลั๊กวาล์วและพื้นผิวด้านล่างของลูกสูบ แรงของสปริงจะทำให้ตัวควบคุมเปิดอยู่จนกว่าแรงดันปานกลางที่กระทำต่อลูกสูบในห้องทางออกจะสมดุลกับแรงดันที่ตั้งไว้ ณ จุดนี้ ปลั๊กวาล์วจะเริ่มปิดทางเดินระหว่างห้องต่างๆ เพิ่มความต้านทานและลดแรงดันทางออกให้เท่ากับค่าที่ตั้งไว้ การใช้น็อตปรับทองเหลือง ทำให้สามารถตั้งค่าแรงดันทางออกของตัวควบคุมให้เป็นค่าที่ต้องการ ซึ่งแตกต่างจากค่าที่ตั้งไว้จากโรงงาน (3 บาร์)

คำแนะนำในการติดตั้งและใช้งาน

สามารถติดตั้งตัวควบคุมแรงดันได้ในทิศทางใดก็ได้ ทิศทางของของไหลจะต้องสอดคล้องกับลูกศรที่ระบุบนตัววาล์ว ปลอกปรับควรอยู่ในตำแหน่งที่ใช้งานได้

ควรติดตั้งตัวควบคุมในตำแหน่งที่เอื้อต่อการดำเนินการทดสอบเดินเครื่องและบำรุงรักษา

ต้องติดตั้งตัวกรองเชิงกลที่มีความละเอียดในการกรองไม่น้อยกว่า 500 ไมครอนที่ต้นน้ำของตัวควบคุม

ต้องปฏิบัติตามเงื่อนไขต่อไปนี้ระหว่างการติดตั้ง:

● ทำความสะอาดและล้างส่วนทางเข้าของท่ออย่างทั่วถึง

● ตรวจสอบให้แน่ใจว่าไม่มีวัสดุปิดผนึก (เช่น เทปปิดผนึกเกลียว PTFE, สายปิดผนึกป่าน ฯลฯ) เข้าไปในห้องทำงานของตัวควบคุม

● ในการก่อสร้างใหม่หรือโครงการปรับปรุงใหญ่ การทดสอบแรงดันท่อและการล้างท่อจะต้องเสร็จสิ้นก่อนที่จะติดตั้งตัวควบคุม

วาล์วลดแรงดัน GenTant จะต้องไม่รับน้ำหนักใดๆ จากท่อ (รวมถึงการดัดงอ แรงอัด ความตึง แรงบิด การเยื้องศูนย์ การสั่นสะเทือน การขันตัวยึดที่ไม่สม่ำเสมอ ฯลฯ) ในกรณีที่จำเป็น จะต้องติดตั้งส่วนรองรับหรือตัวชดเชยเพื่อกำจัดโหลดที่กำหนดโดยท่อบนวาล์ว แรงบิดในการติดตั้งสูงสุดสำหรับตัวควบคุมแสดงอยู่ในตารางด้านล่าง

ขอแนะนำให้ติดตั้งตัวควบคุมที่ต้นน้ำของมาตรวัดน้ำ การควบคุมแรงดันจะต้องดำเนินการโดยใช้เกจวัดแรงดัน ซึ่งสามารถติดตั้งได้ที่ตำแหน่งของปลั๊กตัวควบคุม เกจจะแสดงแรงดันทางออกของตัวควบคุม

หากต้องการปรับแรงกดที่ตั้งไว้ ให้คลายฝาปิดออกก่อน จากนั้นใช้ประแจหมุนสกรูปรับจนกระทั่งได้แรงดันที่ต้องการตามที่ระบุไว้บนเกจวัดแรงดัน การหมุนสกรูปรับตามเข็มนาฬิกาจะเพิ่มแรงกดที่ตั้งไว้ ในขณะที่การหมุนทวนเข็มนาฬิกาจะลดแรงกดลง ขันฝาครอบให้แน่นหลังจากการปรับเสร็จสิ้น

เพื่อหลีกเลี่ยงเสียงรบกวนหรือการเกิดโพรงอากาศ แนะนำให้รักษาอัตราส่วนแรงดันขาเข้า/ทางออกให้ต่ำกว่า 2.5 MPa ตัวอย่างเช่น หากแรงดันทางออกที่ต้องการคือ 4 บาร์ แรงดันทางเข้าไม่ควรเกิน 10 บาร์ หากจำเป็น ให้พิจารณาติดตั้งวาล์วลดแรงดันเพิ่มเติมแบบอนุกรม
