การจำแนกประเภทของวาล์วลดแรงดัน

1. วาล์วลดแรงดันที่ออกฤทธิ์โดยตรง

ที่วาล์วลดแรงดันที่ง่ายที่สุด, วาล์วลดแรงดันที่ออกฤทธิ์โดยตรงพร้อมไดอะแฟรมแบนหรือเครื่องเป่าลม เนื่องจากเป็นโครงสร้างอิสระ จึงไม่จำเป็นต้องติดตั้งสายตรวจจับภายนอกที่ปลายดาวน์สตรีม มีปริมาตรน้อยที่สุดและประหยัดที่สุดในบรรดาวาล์วลดแรงดันทั้งสามตัว และได้รับการออกแบบมาโดยเฉพาะสำหรับอัตราการไหลปานกลางและต่ำ ความแม่นยำของวาล์วลดแรงดันที่ออกฤทธิ์โดยตรงโดยทั่วไปคือ +/- 10% ของค่าที่ตั้งไว้ดาวน์สตรีม

2.วาล์วลดแรงดันแบบลูกสูบ

วาล์วลดแรงดันประเภทนี้รวมวาล์วสองตัวเข้าด้วยกัน - วาล์วไพล็อตและวาล์วหลัก การออกแบบวาล์วนำร่องจะคล้ายกับวาล์วลดแรงดันที่ออกฤทธิ์โดยตรง แรงดันไอเสียจากวาล์วไพล็อตไปทำหน้าที่ลูกสูบ ทำให้วาล์วหลักเปิด หากวาล์วหลักมีขนาดใหญ่เกินกว่าจะเปิดได้โดยตรง การออกแบบนี้จะใช้แรงดันทางเข้าเพื่อเปิดวาล์วหลัก ดังนั้นเมื่อเปรียบเทียบกับวาล์วลดแรงดันที่ออกฤทธิ์โดยตรง วาล์วลดแรงดันประเภทนี้จึงมีความจุและความแม่นยำที่สูงกว่า (+/-5%) ภายใต้ขนาดท่อเดียวกัน เช่นเดียวกับวาล์วลดแรงดันที่ออกฤทธิ์โดยตรง วาล์วลดแรงดันจะตรวจจับแรงดันภายในและไม่ต้องใช้สายตรวจจับภายนอก

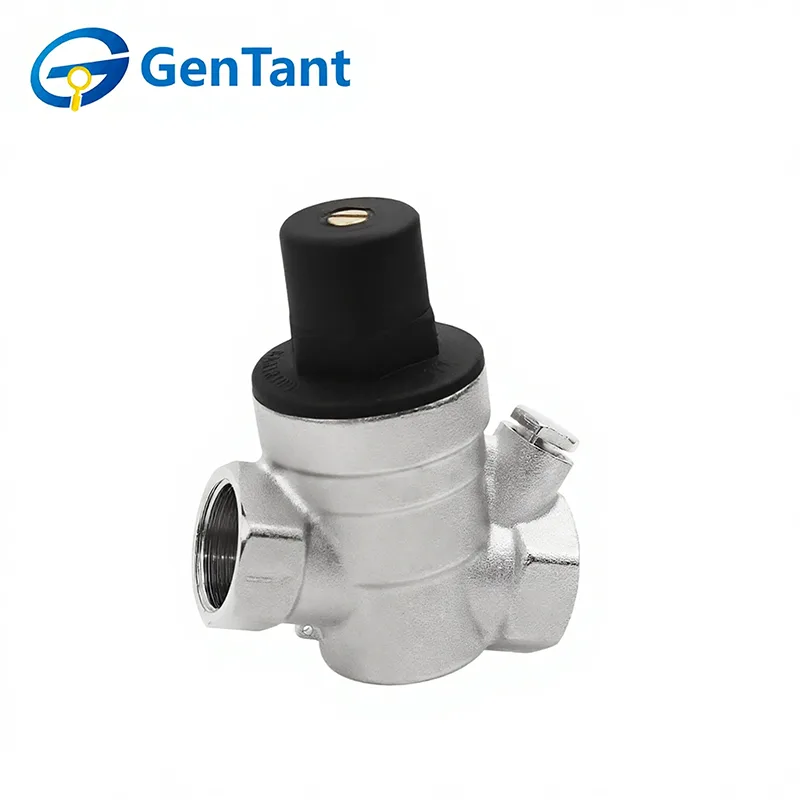

3. วาล์วลดแรงดันแบบเมมเบรน

ในวาล์วลดแรงดันประเภทนี้ ไดอะแฟรมสองตัวจะมาแทนที่ลูกสูบที่พบในวาล์วลดแรงดันที่ไกด์ภายใน พื้นที่ไดอะแฟรมที่ขยายใหญ่ขึ้นทำให้สามารถเปิดวาล์วหลักที่ใหญ่ขึ้นได้ และด้วยขนาดท่อเดียวกัน ความจุของวาล์วจึงมากกว่าความจุของวาล์วลดแรงดันลูกสูบนำภายใน นอกจากนี้ ไดอะแฟรมยังไวต่อการเปลี่ยนแปลงแรงดันมากขึ้น โดยมีความแม่นยำ +/-1% ความแม่นยำที่สูงขึ้นนั้นเนื่องมาจากการวางตำแหน่งของเส้นลวดตรวจจับดาวน์สตรีม (ด้านนอกวาล์ว) ซึ่งมีความปั่นป่วนของก๊าซหรือของเหลวน้อยกว่าที่ตำแหน่ง วาล์วลดแรงดันนี้มีความยืดหยุ่นสูงและสามารถติดตั้งกับไพล็อตวาล์วประเภทต่างๆ ได้ (เช่น วาล์วแรงดัน วาล์วอุณหภูมิ วาล์วโหลดอากาศ วาล์วแม่เหล็กไฟฟ้า หรือวาล์วหลายตัวรวมกัน)
