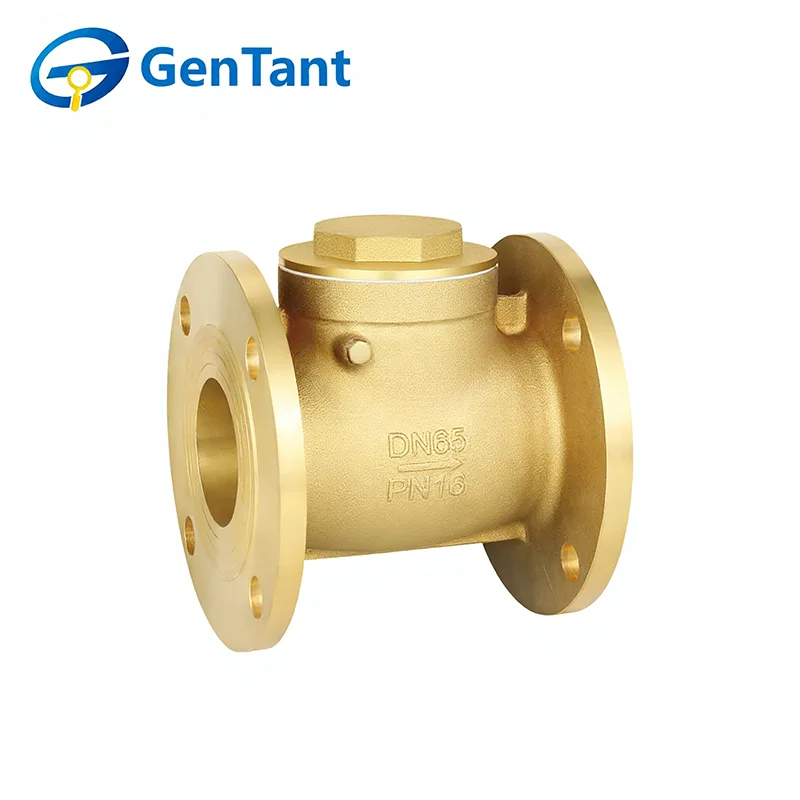

เช็ควาล์วหน้าแปลน

เช็ควาล์วแบบหน้าแปลนเป็นอุปกรณ์ควบคุมการไหลทางอุตสาหกรรมที่แข็งแกร่ง ออกแบบมาเพื่อให้ของเหลวไหลไปในทิศทางเดียวโดยอัตโนมัติ และป้องกันการไหลย้อนกลับภายในระบบท่อ โดยสามารถทำได้ผ่านจานแบบบานพับหรือกลไกการแกว่งที่เปิดภายใต้แรงดันไปข้างหน้า และปิดด้วยแรงโน้มถ่วงและ/หรือแรงดันไหลย้อนกลับเพื่อสร้างการผนึกเชิงบวก คุณลักษณะที่กำหนดคือปลายหน้าแปลน ช่วยให้สามารถโบลต์ระหว่างหน้าแปลนท่อได้อย่างปลอดภัยและง่ายดาย ทำให้มั่นใจได้ถึงการเชื่อมต่อที่มีความสมบูรณ์สูงและป้องกันการรั่ว เหมาะสำหรับการใช้งานที่มีแรงดันสูงและมีเส้นผ่านศูนย์กลางขนาดใหญ่ ฟังก์ชันนี้มีความสำคัญอย่างยิ่งในการปกป้องปั๊ม คอมเพรสเซอร์ และอุปกรณ์สำคัญอื่นๆ จากความเสียหายอันเนื่องมาจากค้อนน้ำและการไหลย้อนกลับ และสำหรับการรักษาประสิทธิภาพและความปลอดภัยของระบบในการบำบัดน้ำ การผลิตกระแสไฟฟ้า การแปรรูปทางเคมี และอุตสาหกรรมน้ำมันและก๊าซ

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

เช็ควาล์วแบบหน้าแปลนได้รับการออกแบบมาเพื่อการควบคุมการไหลทางเดียวที่ปลอดภัยในระบบท่อ โดยมีปลายแบบหน้าแปลนเพื่อการติดตั้งที่ง่ายดายและการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วซึม กลไกการแกว่งหรือการยกช่วยป้องกันการไหลย้อนกลับ ปกป้องปั๊ม ท่อ และอุปกรณ์จากความเสียหาย ใช้กันอย่างแพร่หลายในระบบน้ำประปา HVAC อุตสาหกรรม และระบบเคมี ช่วยให้มั่นใจในการทำงานที่เชื่อถือได้ ลดการบำรุงรักษา และรักษาประสิทธิภาพของระบบให้มีเสถียรภาพ

พารามิเตอร์ผลิตภัณฑ์

1. ความดันที่กำหนด: 1.6 MPa

2. สื่อการทำงาน: น้ำ ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ

3. อุณหภูมิในการทำงาน: -20°C ≤ T ≤ 150°C

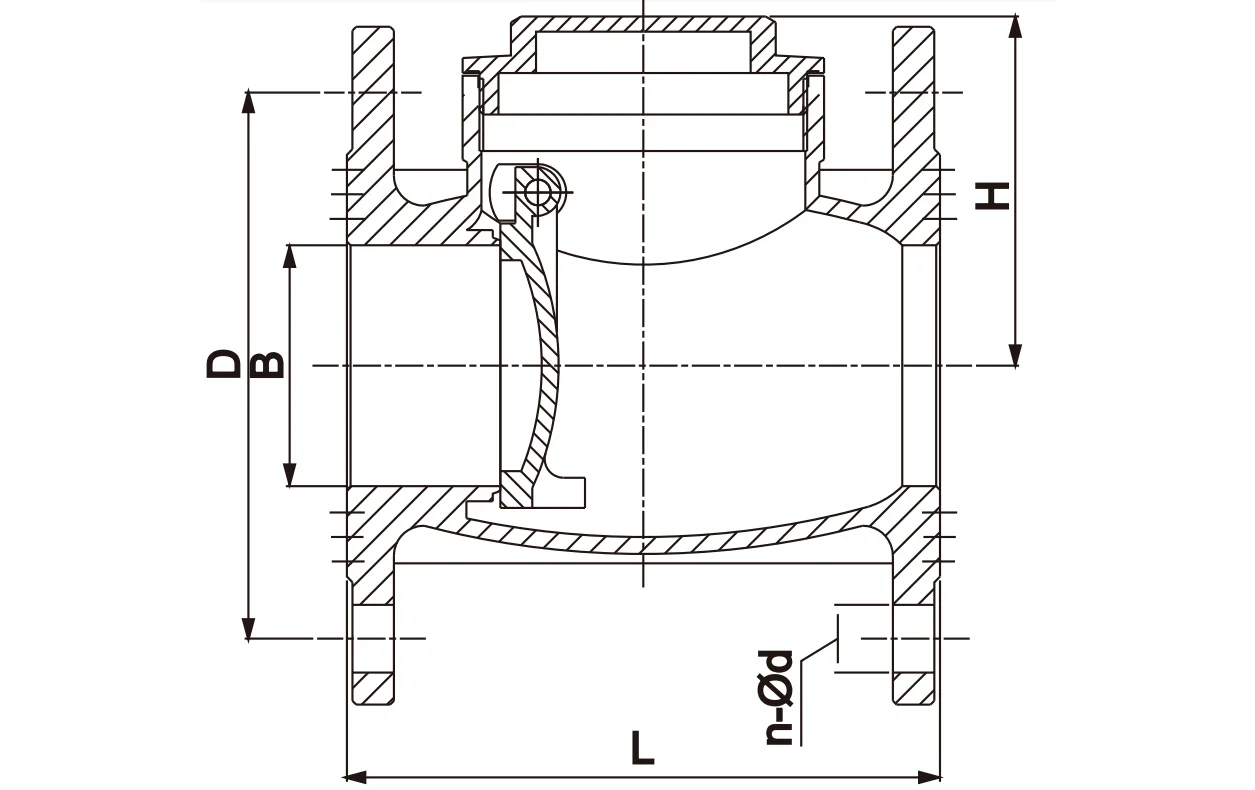

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

1.ทำความสะอาดและเตรียมระบบท่อให้เรียบร้อยก่อนติดตั้งวาล์ว

2.ก่อนการติดตั้ง ให้ถอดฝาปิดปลายป้องกันออก และตรวจสอบพอร์ตวาล์วและพื้นผิวที่นั่งเพื่อให้แน่ใจว่าสะอาด

3. ให้การสนับสนุนวาล์วอย่างเพียงพอเพื่อหลีกเลี่ยงความเครียดจากการเชื่อมต่อท่อ

4.ยืนยันว่าพิกัดแรงดันและอุณหภูมิของวาล์วเหมาะสมกับสภาวะการบริการที่ต้องการ

5.ก่อนนำเช็ควาล์วแบบมีหน้าแปลนเข้าใช้งาน ให้หมุนเวียนวาล์วให้สุดจากเปิดเป็นปิดเพื่อตรวจสอบการทำงานที่ราบรื่น

6.หลังการติดตั้ง ตรวจสอบว่าขันน๊อตบรรจุแน่นดีแล้ว

หมายเหตุ 1: เช็ควาล์วแบบมีหน้าแปลนสามารถติดตั้งได้ในท่อแนวนอนหรือแนวตั้งที่มีการไหลขึ้นหรือในทิศทางตรงกลาง โดยที่สลักบานพับบนเช็ควาล์วแบบสวิงยังคงเป็นแนวนอน ติดตั้งเช็ควาล์วในระยะที่เพียงพอจากทางออกของปั๊มหรือแหล่งน้ำไหลเชี่ยวอื่นๆ อ้างอิงถึงกระดานข่าวทางเทคนิคที่เกี่ยวข้องสำหรับรายละเอียด

หมายเหตุ 2: เช็ควาล์วบางตัวอาจมีบรรจุภัณฑ์ภายในเพื่อป้องกันแผ่นดิสก์ระหว่างการขนส่ง นำวัสดุบรรจุภัณฑ์ดังกล่าวทั้งหมดออกก่อนการติดตั้ง

คู่มือการใช้งาน

เช็ควาล์วแบบหน้าแปลนทำงานโดยอัตโนมัติและไม่จำเป็นต้องมีคนเข้ามาช่วย

การตรวจสอบและบำรุงรักษา

1.โดยทั่วไปไม่จำเป็นต้องมีการตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน นอกเหนือจากการปรับเปลี่ยนการอัดก้านเป็นครั้งคราวและการหมุนเวียนของวาล์วเป็นระยะจากเปิดเป็นปิด

2.หากบรรจุภัณฑ์รั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกาประมาณหนึ่งในสี่รอบ—หรือจนกว่าการรั่วไหลจะหยุด—เพื่อเพิ่มแรงกดในการซีลบนบรรจุภัณฑ์ก้าน ห้ามบรรจุวาล์วใหม่ขณะที่วาล์วอยู่ภายใต้แรงดันของระบบ

3.เมื่อเปลี่ยนก้านวาล์ว ให้เปลี่ยนวัสดุบรรจุภัณฑ์ด้วย

อะไหล่ทดแทน

ภายใต้สภาวะการทำงานปกติ แทบไม่จำเป็นต้องมีชิ้นส่วนอะไหล่ อะไหล่ที่แนะนำสำหรับวาล์วแต่ละประเภท ได้แก่: จาน ตัวยึด และชุดบานพับ

เมื่อสั่งซื้อชิ้นส่วน กรุณาระบุหมายเลขรูปวาล์ว ขนาด ชิ้นส่วนที่ต้องการ และอายุโดยประมาณ

การซ่อมบำรุง

1.ทำความสะอาดเป็นประจำ เพื่อหลีกเลี่ยงอิทธิพลของสิ่งสกปรกและตะกอนในท่อบนเช็ควาล์ว จำเป็นต้องทำความสะอาดเช็ควาล์วแนวนอนทองแดงทั้งหมดและด้านในของท่อเป็นประจำ

2.หมายเหตุ การสลับการทำงานของน้ำเย็นและน้ำร้อน การเปิดและปิดเช็ควาล์วบ่อยครั้งจะทำให้เกิดความเสียหาย ดังนั้นควรหลีกเลี่ยงการใช้น้ำเย็นและน้ำร้อนสลับกัน

3.สังเกตความกดดัน เมื่อใช้เช็ควาล์วแนวนอนที่เป็นทองแดงทั้งหมด ควรให้ความสนใจกับสถานการณ์แรงดันภายในท่อ เนื่องจากแรงดันสูงเกินไปจะส่งผลเสียต่อเช็ควาล์ว กล่าวโดยสรุป เช็ควาล์วแนวนอนทองแดงทั้งหมดเป็นอุปกรณ์ที่ใช้กันทั่วไปในระบบท่อ และการใช้งานและการบำรุงรักษาทำได้ง่ายและสะดวกมาก ในการใช้งานจริง ผู้ใช้ควรใช้งานและบำรุงรักษาตามข้อกำหนดข้างต้นเพื่อให้มั่นใจถึงผลการใช้งาน
