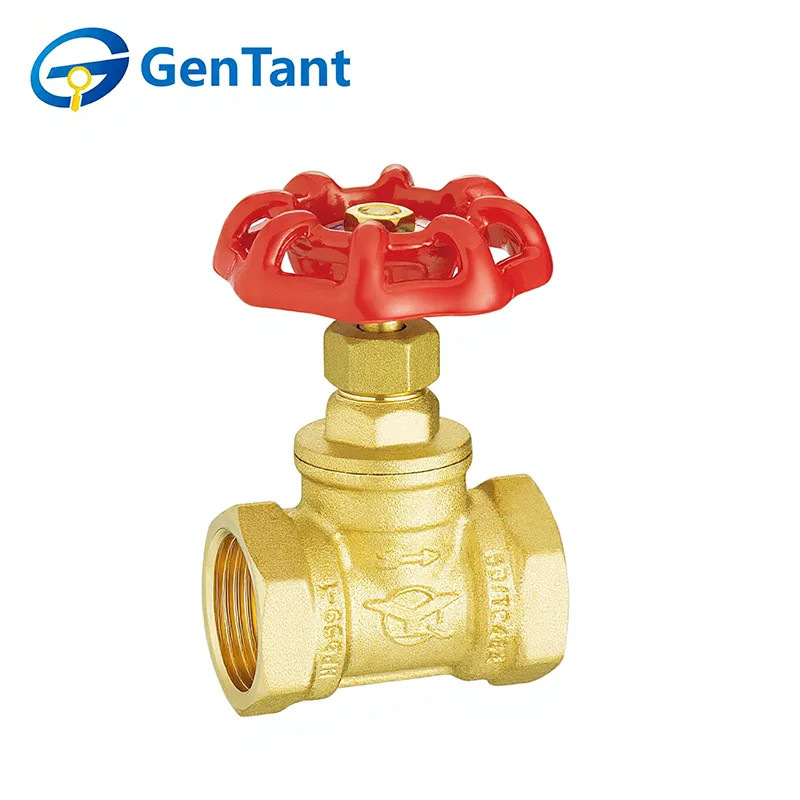

โกลบวาล์วสำหรับงานปานกลาง

โกลปวาล์วสำหรับงานปานกลางเป็นอุปกรณ์ควบคุมการไหลพื้นฐานที่ออกแบบมาเพื่อการควบคุมปริมาณ การควบคุม และการเปิด/ปิดที่เชื่อถือได้ในระบบของไหล ฟังก์ชั่นมุ่งเน้นไปที่การออกแบบภายในที่เป็นเอกลักษณ์: ของไหลไหลในเส้นทาง "S" และถูกควบคุมโดยแผ่นดิสก์หรือปลั๊กที่เคลื่อนที่ในแนวตั้งฉากกับวงแหวนที่นั่งที่อยู่กับที่ ซึ่งให้การปรับอัตราการไหลที่แม่นยำ ความสามารถในการปิดที่ดี และการควบคุมความดันและปริมาตรอย่างละเอียด ออกแบบมาเพื่อประสิทธิภาพที่แข็งแกร่งโดยไม่มีสภาวะที่รุนแรง เหมาะอย่างยิ่งสำหรับการปรับสมดุล การแยก และการควบคุมน้ำ ไอน้ำ น้ำมัน หรือก๊าซในอาคารพาณิชย์ โรงงานอุตสาหกรรม และระบบ HVAC ที่จำเป็นต้องมีการปรับเปลี่ยนบ่อยครั้งหรือการปิดผนึกที่เชื่อถือได้

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

โกลบวาล์วสำหรับงานปานกลางได้รับการออกแบบทางวิศวกรรมเพื่อความแม่นยำในระบบ HVAC เชิงพาณิชย์และระบบน้ำในครัวเรือน คุณสมบัติหลักได้แก่ ตัวเครื่องทรงกลมที่แข็งแกร่งและจานเบรกแบบเคลื่อนย้ายได้ซึ่งช่วยให้ควบคุมปริมาณได้อย่างแม่นยำและปิดเครื่องได้อย่างน่าเชื่อถือภายใต้แรงกดดันที่ผันผวน มีการใช้กันอย่างแพร่หลายในการปรับสมดุลลูปการทำความร้อน/ความเย็น การควบคุมน้ำป้อนหม้อไอน้ำ และการจัดการท่อไอน้ำ การออกแบบที่ทนทานช่วยให้มั่นใจได้ถึงการควบคุมการไหลที่มีเสถียรภาพและความปลอดภัยในระยะยาวสำหรับโครงสร้างพื้นฐานของอาคารสมัยใหม่

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

ความดันที่กำหนด: 1.6 MPa

สื่อการทำงาน: น้ำ น้ำมัน ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ

อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 120°C

เกลียวเป็นไปตามมาตรฐาน ISO 228

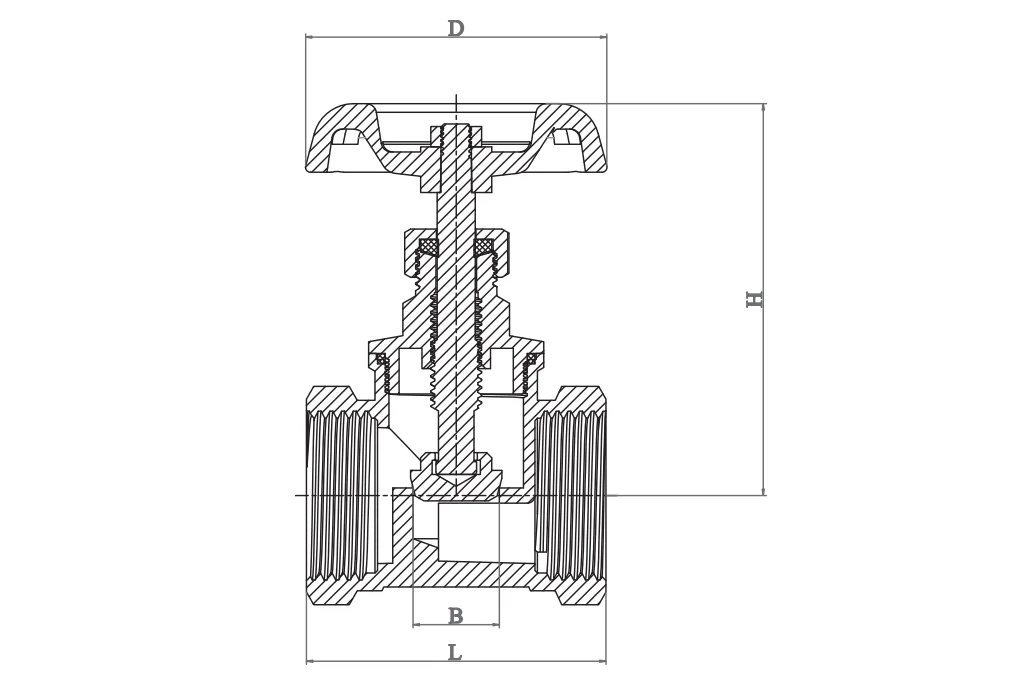

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

1.ทำความสะอาดและเตรียมระบบท่อให้เรียบร้อยก่อนติดตั้งวาล์ว

2.ก่อนการติดตั้ง ให้ถอดฝาปิดปลายป้องกันออก และตรวจสอบพอร์ตวาล์วและพื้นผิวที่นั่งเพื่อให้แน่ใจว่าสะอาด

3. ให้การสนับสนุนวาล์วอย่างเพียงพอเพื่อหลีกเลี่ยงความเครียดจากการเชื่อมต่อท่อ

4.ยืนยันว่าพิกัดแรงดันและอุณหภูมิของวาล์วเหมาะสมกับสภาวะการบริการที่ต้องการ

5.ก่อนวางวาล์วเข้าใช้งาน ให้หมุนเวียนวาล์วจนสุดจากเปิดเป็นปิดเพื่อตรวจสอบการทำงานที่ราบรื่น

6.หลังการติดตั้ง ตรวจสอบว่าขันน๊อตบรรจุแน่นดีแล้ว

7.สำหรับวาล์วโกลบวาล์วสำหรับงานปานกลาง แนะนำให้ติดตั้งโดยให้ก้านตั้งในแนวตั้งและมีที่จับควบคุมการทำงานอยู่ด้านบน

คู่มือการใช้งาน

วาล์วประตูและโลกดำเนินการด้วยตนเอง หมุนที่จับทวนเข็มนาฬิกาเพื่อเปิดและปิดตามเข็มนาฬิกา

การตรวจสอบและบำรุงรักษา

1.โดยทั่วไปไม่จำเป็นต้องมีการตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน นอกเหนือจากการปรับเปลี่ยนการอัดก้านเป็นครั้งคราวและการหมุนเวียนของวาล์วเป็นระยะจากเปิดเป็นปิด

2.หากบรรจุภัณฑ์รั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกาประมาณหนึ่งในสี่รอบ—หรือจนกว่าการรั่วไหลจะหยุด—เพื่อเพิ่มแรงกดในการซีลบนบรรจุภัณฑ์ก้าน ห้ามบรรจุ Globe Valve สำหรับงานปานกลางกลับคืนในขณะที่อยู่ภายใต้แรงดันของระบบ

3.เมื่อเปลี่ยนก้านวาล์ว ให้เปลี่ยนวัสดุบรรจุภัณฑ์ด้วย

อะไหล่ทดแทน

ภายใต้สภาวะการทำงานปกติ แทบไม่จำเป็นต้องมีชิ้นส่วนอะไหล่ อะไหล่ที่แนะนำสำหรับวาล์วแต่ละประเภท ได้แก่

โกลปวาล์ว: ที่จับ, น็อตจับ, บรรจุภัณฑ์, ต่อม, น็อตบรรจุ, แผ่นดิสก์และที่นั่ง

เมื่อสั่งซื้อชิ้นส่วน กรุณาระบุหมายเลขรูปวาล์ว ขนาด ชิ้นส่วนที่ต้องการ และอายุโดยประมาณ
