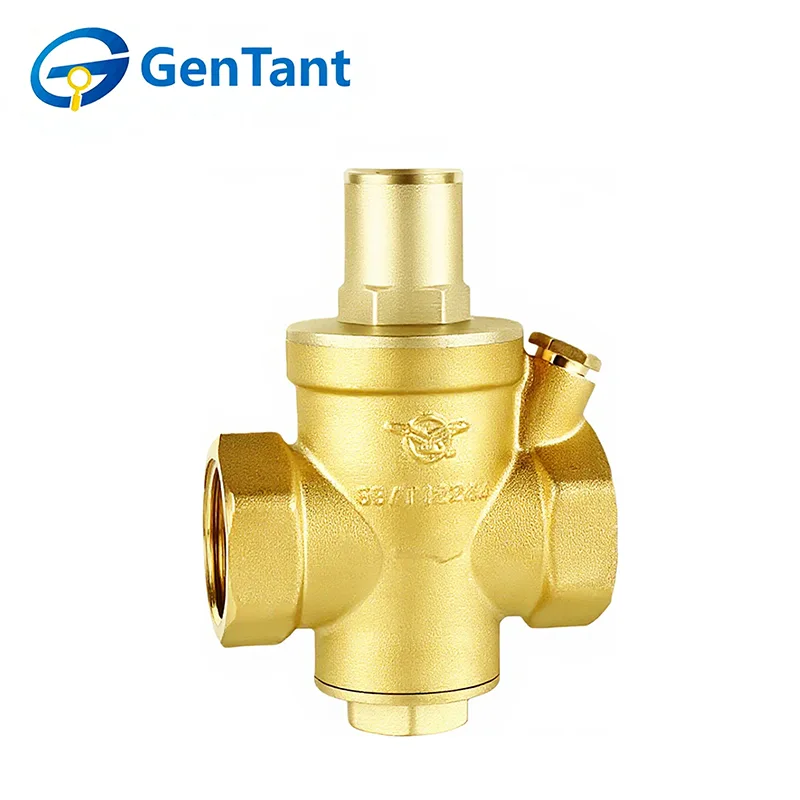

วาล์วลดแรงดันสำหรับงานหนัก

วาล์วของเราได้รับการออกแบบทางวิศวกรรมเพื่อประสิทธิภาพที่แข็งแกร่งในการใช้งานในที่พักอาศัยและเชิงพาณิชย์ ปกป้องท่อ อุปกรณ์ และเครื่องใช้ของผู้ใช้ปลายทางได้อย่างมีประสิทธิภาพจากความเสียหายที่เกิดจากแรงดันที่มากเกินไป ด้วยการรับประกันแรงดันทางออกที่สม่ำเสมอและควบคุมได้ จะช่วยเพิ่มประสิทธิภาพของระบบ ลดค้อนน้ำ และยืดอายุการใช้งานโดยรวมของการติดตั้ง

หากคุณกำลังมองหาโรงงานที่ให้บริการทั้งโซลูชั่นขายส่งและบริการที่ปรับแต่งได้อย่างเต็มที่ ลองพิจารณาเป็นพันธมิตรกับ GenTant เราผสมผสานการควบคุมคุณภาพที่เข้มงวด วิศวกรรมเชิงนวัตกรรม และการสนับสนุน OEM/ODM ที่ยืดหยุ่น เพื่อมอบโซลูชันการจัดการแรงดันคุณภาพสูงและเชื่อถือได้ซึ่งปรับให้เหมาะกับความต้องการเฉพาะของโครงการของคุณ

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วลดแรงดันสำหรับงานหนักเป็นส่วนประกอบควบคุมของเหลวที่สำคัญซึ่งจะลดแรงดันขาเข้าสูงโดยอัตโนมัติให้เป็นแรงดันทางออกที่ต้องการคงที่ ตามหน้าที่แล้ว มันทำงานเป็นอุปกรณ์ควบคุมปริมาณแบบแปรผัน โดยการเปลี่ยนพื้นที่การไหล จะจัดการความเร็วการไหลและพลังงานจลน์เพื่อกระตุ้นการสูญเสียแรงดันที่ควบคุมได้ กลไกนี้ช่วยให้แน่ใจว่าแรงดันปลายน้ำยังคงมีเสถียรภาพ แม้ว่าจะมีความผันผวนอย่างมากจากต้นน้ำก็ตาม คุณสมบัติหลัก ได้แก่ โครงสร้างที่แข็งแกร่ง (ระดับแรงดัน PN16) และการติดตั้งที่ยืดหยุ่น (การติดตั้งในแนวนอนหรือแนวตั้ง) นอกจากนี้ สปริงควบคุมยังถูกแยกออกจากการไหลของน้ำโดยสิ้นเชิง ทำให้เหมาะสำหรับการใช้งานอย่างปลอดภัยในระบบน้ำดื่ม

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ประเภทการเชื่อมต่อแบบเกลียว

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

ข้อกำหนดทางเทคนิค

แรงดันใช้งานสูงสุดที่อนุญาต (PN): 16 บาร์

ช่วงการควบคุมความดัน (Ps): 1~6 บาร์

แรงดันขาออกการตั้งค่าจากโรงงาน: 3 บาร์

ช่วงอุณหภูมิในการทำงาน: 0 ℃ (ไม่แช่แข็ง) ~ (80 ℃

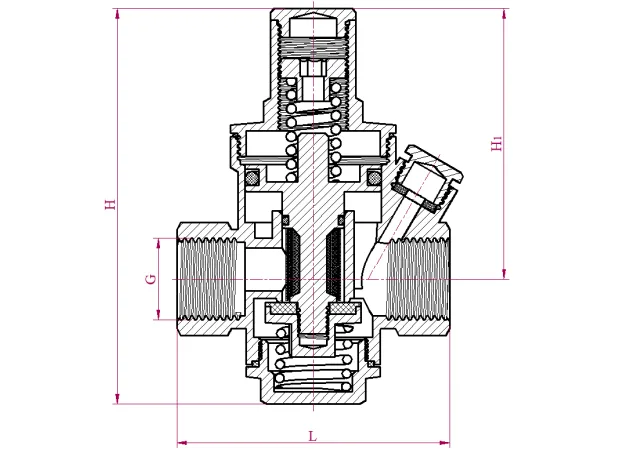

มิติข้อมูลผลิตภัณฑ์

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

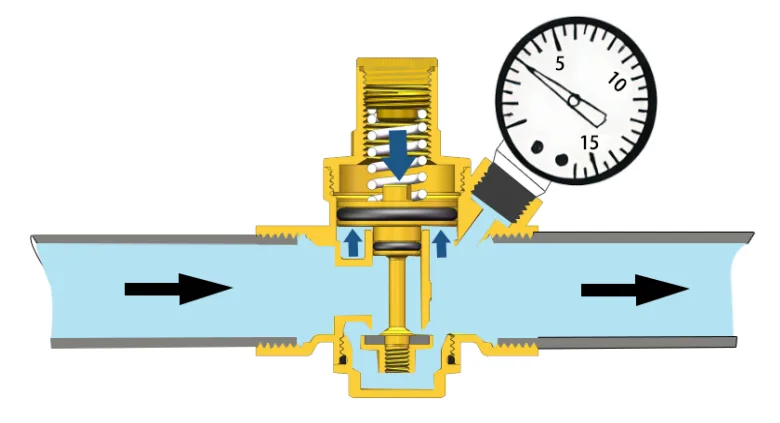

หลักการทำงาน

หน้าที่หลักของวาล์วลดแรงดัน GenTant Heavy-Duty คือการปรับแรงดันขาเข้าสูงอย่างแม่นยำให้เป็นแรงดันทางออกที่เสถียรและปรับเทียบแล้ว ดังนั้นจึงปกป้องความสมบูรณ์ของระบบของเหลวในครัวเรือนและอุตสาหกรรมตามมาต่อเหตุการณ์ไฟกระชากหรือสภาวะแรงดันเกินเฉพาะที่

ในเชิงกลไก อุปกรณ์จะสร้างสมดุลไฮดรอลิกโดยการปรับสมดุลแรงหลักสองแรง ได้แก่ แรงสถิตที่กระทำโดยสปริงแรงดึงล่วงหน้า ซึ่งจะทำให้วาล์วเอียงไปทางตำแหน่งเปิด เทียบกับแรงปิดแบบไดนามิกที่เกิดจากแรงดันของเหลวต้นน้ำที่กระทำต่อลูกสูบภายใน เครื่องชั่งที่ออกฤทธิ์เองอย่างต่อเนื่องนี้รักษาสถานะแรงดันดาวน์สตรีมที่ลดลงและสม่ำเสมอได้อย่างมีประสิทธิภาพ โดยปรับทั้งการส่งของเหลวและการป้องกันระบบให้เหมาะสม

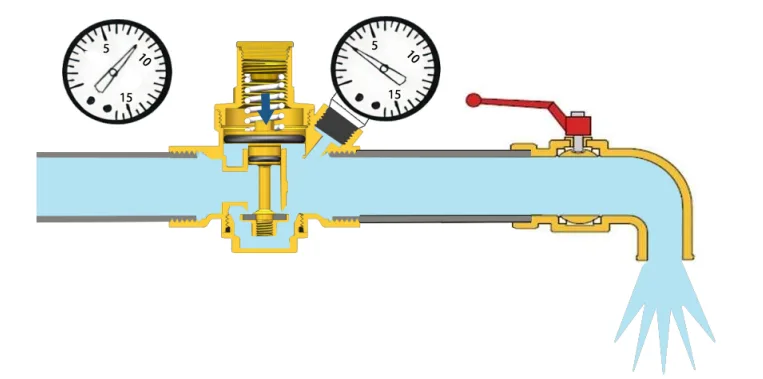

สถานะการทำงานระหว่างการใช้น้ำ

เมื่อเปิดก๊อกน้ำ แรงที่กระทำโดยสปริงภายในจะเกินกว่าแรงดันไฮดรอลิกด้านบนที่กระทำต่อพื้นผิวด้านล่างของลูกสูบ ผลที่ตามมาคือลูกสูบเคลื่อนตัวลงด้านล่าง จึงเป็นการเปิดทางไหลของของไหล เมื่อเปิดใช้งานก๊อกน้ำดาวน์สตรีมเพิ่มเติม แรงดันต้านใต้ลูกสูบจะลดลง ส่งผลให้อัตราการไหลของปริมาตรผ่านวาล์วลดแรงดันเพิ่มขึ้นตามสัดส่วน

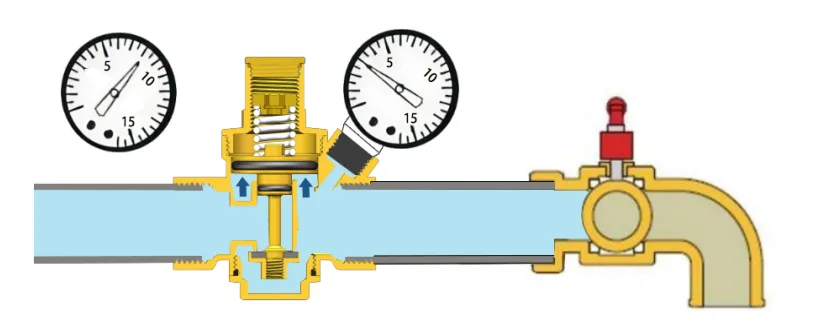

สถานะการทำงานระหว่าง Zero Flow

เมื่อปิดก๊อกน้ำดาวน์สตรีม แรงดันไฮดรอลิกภายในวงจรดาวน์สตรีมจะสูงขึ้น แรงดันที่เพิ่มขึ้นนี้ทำให้ลูกสูบภายในสูงขึ้น ปิดผนึกเส้นทางของของเหลวได้อย่างมีประสิทธิภาพ และทำให้แรงดันปลายน้ำคงที่ที่จุดที่ตั้งไว้ล่วงหน้า การปิดวาล์วลดแรงดันทันทีทำได้เมื่อแรงไฮดรอลิกขึ้นที่กระทำต่อลูกสูบเกินแรงตอบโต้ที่กระทำโดยกลไกสปริงภายใน

คำแนะนำในการติดตั้งและใช้งาน

4.1 ก่อนติดตั้งวาล์วลดแรงดัน GenTant Heavy-Duty แนะนำให้ไล่อากาศและสิ่งสกปรกออกจากระบบท่อ

4.2 ตรวจสอบทิศทางการไหลของน้ำ (ระบุด้วยลูกศรบนตัววาล์ว)

4.3 สามารถติดตั้งวาล์วลดแรงดันได้ทั้งแนวตั้งและแนวนอน (ห้ามติดตั้งแบบกลับหัว)

4.4 จะต้องไม่ติดตั้งวาล์วในบริเวณที่อาจเกิดน้ำแข็งเกาะ เช่น ภายนอกอาคาร เนื่องจากการแช่แข็งจะทำให้เครื่องเสียหายได้

4.5 ควรติดตั้งวาล์วลดแรงดันในตำแหน่งที่เข้าถึงได้ง่ายเพื่อปรับและอ่านค่าแรงดัน ไม่แนะนำให้ติดตั้งภายในเพลาท่อเนื่องจากอาจเกิดการแช่แข็งได้

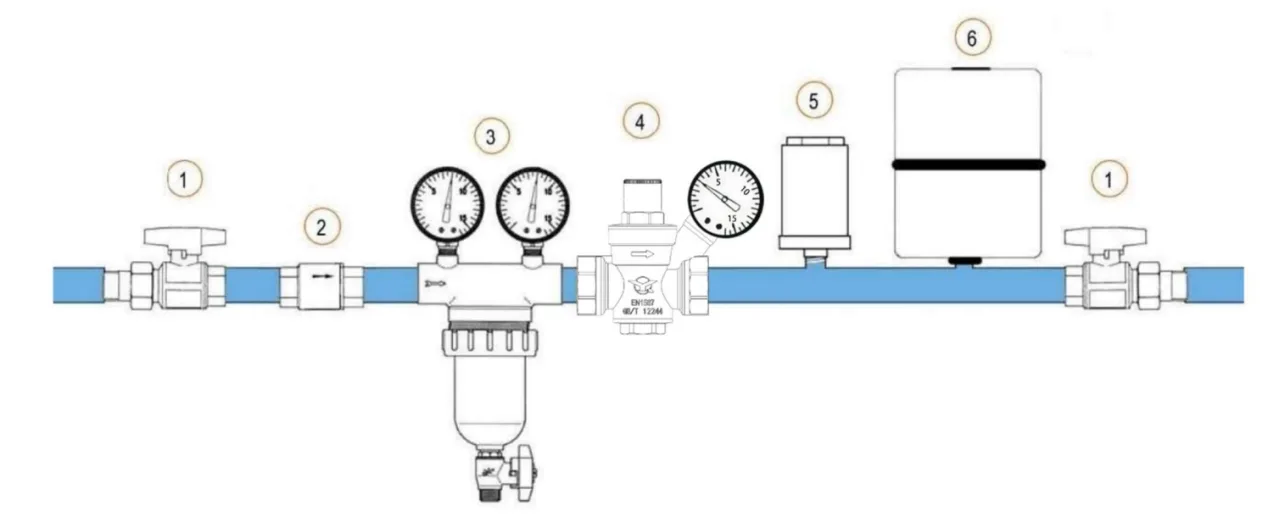

4.6 ปรากฏการณ์ "ค้อนน้ำ" เป็นสาเหตุหลักของความล้มเหลวของวาล์วลดแรงดัน แนะนำให้ใช้วิธีการติดตั้งตามที่แสดงในภาพด้านล่าง เนื่องจากเป็นวิธีเพิ่มประสิทธิภาพการทำงานสำหรับอุปกรณ์ดาวน์สตรีมทั้งหมด และช่วยให้งานบำรุงรักษาง่ายขึ้น

1 วาล์วปิด: ติดตั้งวาล์วลดแรงดันทั้งต้นน้ำและปลายน้ำเพื่ออำนวยความสะดวกในการบำรุงรักษาอุปกรณ์ต่างๆ

② เช็ควาล์ว: ป้องกันการไหลย้อนกลับ

3 ตัวกรอง: กรองสิ่งสกปรกในท่อจ่ายหลักเพื่อป้องกันการเปรอะเปื้อนในอุปกรณ์ปลายน้ำทั้งหมดและรักษาประสิทธิภาพไว้

④ วาล์วลดแรงดันไดนามิกเสถียรแบบลูกสูบ

⑤ ตัวดักจับค้อนน้ำ: ป้องกันความผันผวนของท่อเมื่อน้ำประปากลับคืนมาหลังจากการหยุดชะงัก ซึ่งอาจทำให้อุปกรณ์ปลายน้ำเสียหายได้

⑥ ภาชนะขยาย: ใช้ในระบบเก็บน้ำร้อนและน้ำร้อนซึ่งแรงดันอาจเพิ่มขึ้นเนื่องจากความร้อนของของไหล ทำหน้าที่ดูดซับแรงดันเกิน

การควบคุมความดัน

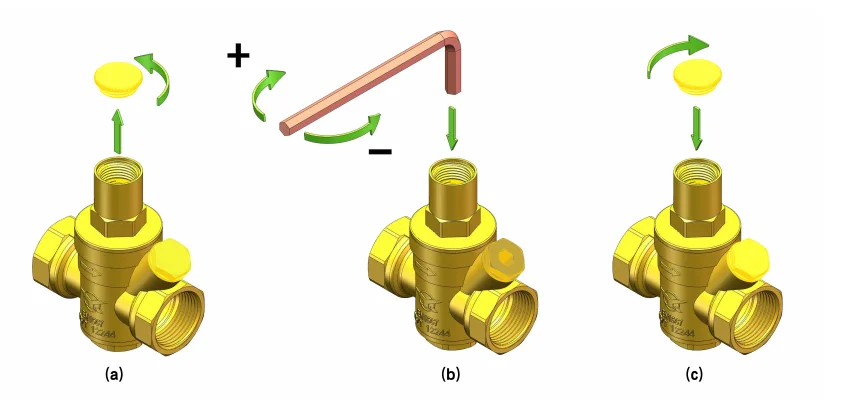

แรงดันทางออกของวาล์วลดแรงดันถูกตั้งค่าล่วงหน้าจากโรงงานไว้ที่ 3 บาร์ สามารถปรับแรงดันปลายน้ำได้โดยใช้วิธีการต่อไปนี้:

1.ปิดวาล์วปิดด้านหลังวาล์วลดแรงดัน

2.คลายเกลียวฝาพลาสติกทวนเข็มนาฬิกา

3. ใส่ประแจหกเหลี่ยมลงในฝาปรับวาล์วลดแรงดันเพื่อปรับ: หมุนตามเข็มนาฬิกาเพื่อเพิ่มแรงดันด้านล่าง หมุนทวนเข็มนาฬิกาเพื่อลดแรงดันด้านล่าง (รูป b)

4.ค่าความดันที่แสดงบนเกจวัดความดันของวาล์วลดความดันคือค่าความดันดาวน์สตรีมที่ปรับแล้ว

5.หลังจากปรับเสร็จแล้ว ให้ขันฝาพลาสติกตามเข็มนาฬิกาให้แน่น

เพื่อหลีกเลี่ยงการเกิดเสียงรบกวนหรือปรากฏการณ์คาวิเทชัน แนะนำให้รักษาอัตราส่วนการลดแรงดันขาเข้าถึงทางออกให้ต่ำกว่า 2.5 ตัวอย่างเช่น หากแรงดันทางออกที่ต้องการคือ 4 บาร์ แรงดันทางเข้าไม่ควรเกิน 10 บาร์ หากจำเป็น ให้พิจารณาติดตั้งวาล์วลดแรงดันเพิ่มเติมแบบอนุกรมเพื่อให้ได้การลดแรงดันตามที่ต้องการในแต่ละขั้นตอน

การแก้ไขปัญหา

1 วาล์วลดแรงดันที่ติดตั้งในท่อส่งน้ำร้อนหรือระบบกักเก็บน้ำร้อนจะมีแรงดันด้านท้ายน้ำเพิ่มขึ้น สิ่งนี้เกิดขึ้นเนื่องจากการให้ความร้อนแก่น้ำจะเพิ่มแรงดัน และเมื่อไม่มีการใช้น้ำ วาล์วลดแรงดันจะอยู่ในสถานะปิด เพื่อป้องกันไม่ให้แรงดันสะสมถูก "ปล่อยออกมา"

วิธีแก้ไข: ติดตั้งถังขยายระหว่างช่องจ่ายน้ำร้อนและวาล์วลดแรงดันเพื่อดูดซับแรงดันที่เพิ่มขึ้น

② แรงดันดาวน์สตรีมไม่สอดคล้องกับค่าความดันที่ตั้งไว้ ในพื้นที่ที่มีคุณภาพน้ำไม่ดี สิ่งเจือปนที่ไหลผ่านวาล์วลดแรงดันสามารถสะสมได้ง่ายระหว่างบ่าวาล์วและลูกสูบ ทำให้วาล์วปิดสนิทได้ ซึ่งจะทำให้แรงดันต้นน้ำซึมเข้าสู่ฝั่งปลายน้ำ ซึ่งจะเป็นการเพิ่มแรงดันปลายน้ำ

วิธีแก้ไข: ติดตั้งตัวกรองต้นน้ำของวาล์วลดความดัน และทำความสะอาดเป็นประจำ
