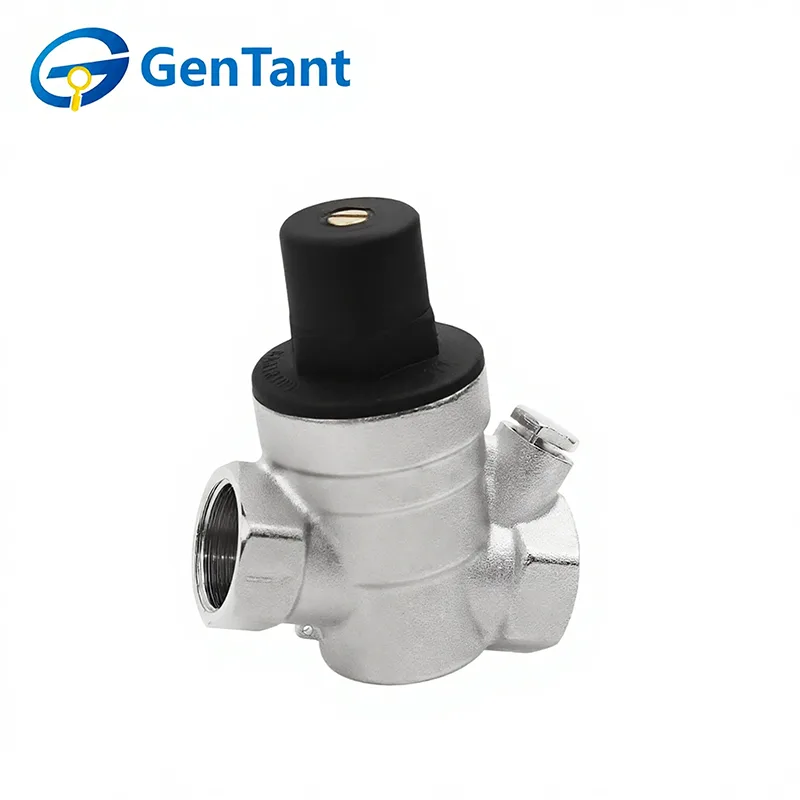

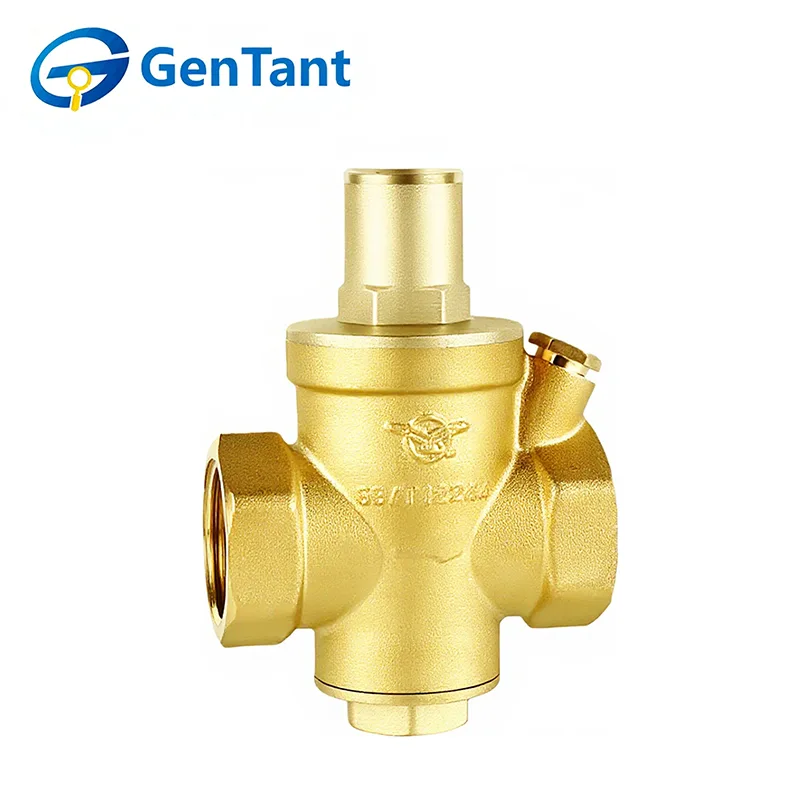

วาล์วลดแรงดันไดอะแฟรม

วาล์วลดแรงดันไดอะแฟรมเป็นอุปกรณ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาแรงดันดาวน์สตรีมที่เสถียรและควบคุมได้ในระบบของไหล ด้วยการใช้กลไกไดอะแฟรมที่ละเอียดอ่อน ควบคุมและลดแรงดันสูงขาเข้าโดยอัตโนมัติไปยังจุดที่ตั้งไว้อย่างปลอดภัยที่กำหนดไว้ล่วงหน้า ช่วยให้มั่นใจได้ถึงการป้องกันที่เชื่อถือได้สำหรับท่อปลายน้ำ สิ่งติดตั้ง และเครื่องใช้ไฟฟ้า ฟังก์ชันนี้มีความสำคัญในการป้องกันความเสียหาย ลดค้อนน้ำ ลดการใช้น้ำ และเพิ่มความปลอดภัยโดยรวมและอายุการใช้งานที่ยืนยาวของเครือข่ายน้ำประปาที่อยู่อาศัย อาคารพาณิชย์ และเทศบาล

ด้วยการให้ความสำคัญกับความก้าวหน้าทางเทคโนโลยีและความสมบูรณ์ของผลิตภัณฑ์ GenTant จึงมีวาล์วลดแรงดันไดอะแฟรมประสิทธิภาพสูงที่ตอบสนองความต้องการที่แน่นอนของระบบไฮดรอลิกสมัยใหม่ รองรับประสิทธิภาพของระบบและความปลอดภัยในการปฏิบัติงานทั่วโลก

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วลดแรงดันไดอะแฟรมนี้จะรักษาแรงดันดาวน์สตรีมให้คงที่ โดยไม่คำนึงถึงความผันผวนของทางเข้า มีโครงสร้างที่แข็งแกร่งด้วยระดับแรงดัน PN25 และช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในแนวนอนหรือแนวตั้ง โดยไม่ส่งผลกระทบต่อประสิทธิภาพ การปรับ หรือการซีล

วาล์วนี้ใช้เป็นหลักในระบบจ่ายน้ำของเทศบาล เพื่อลดและรักษาแรงดันน้ำขาเข้าที่สูงและไม่เสถียร เพื่อให้มั่นใจว่าแรงดันน้ำคงที่และปลอดภัยสำหรับการเชื่อมต่อของผู้ใช้ปลายทาง หน้าที่หลักของมันคือการรักษาแรงดันปลายน้ำให้คงที่โดยอัตโนมัติ แม้ว่าแรงดันต้นน้ำจะแตกต่างกันไปก็ตาม

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ประเภทการเชื่อมต่อแบบเกลียว

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

ข้อกำหนดทางเทคนิค

แรงดันใช้งานสูงสุดที่อนุญาต (PN): 25 บาร์

ช่วงการควบคุมแรงดัน (Ps): 0.5~6 bar

แรงดันขาออกการตั้งค่าจากโรงงาน: 3 บาร์

ช่วงอุณหภูมิในการทำงาน: 0 ℃ (ไม่แช่แข็ง) ~ (80 ℃

ระดับเสียง (dB(A)): ≤ 30

องค์ประกอบของวัสดุ

1 ตัววาล์ว, ฝาครอบวาล์ว, แกนวาล์ว: HPb59-1

2 องค์ประกอบการปิดผนึก: EPDM

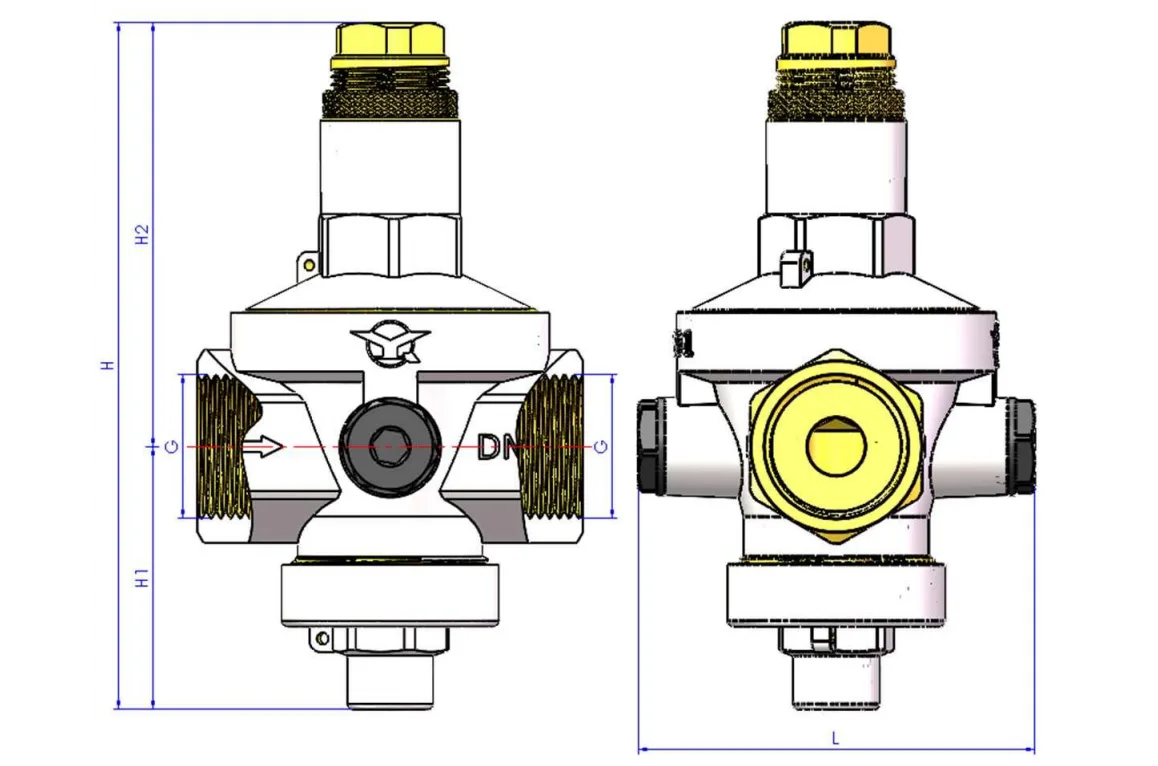

มิติข้อมูลผลิตภัณฑ์

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

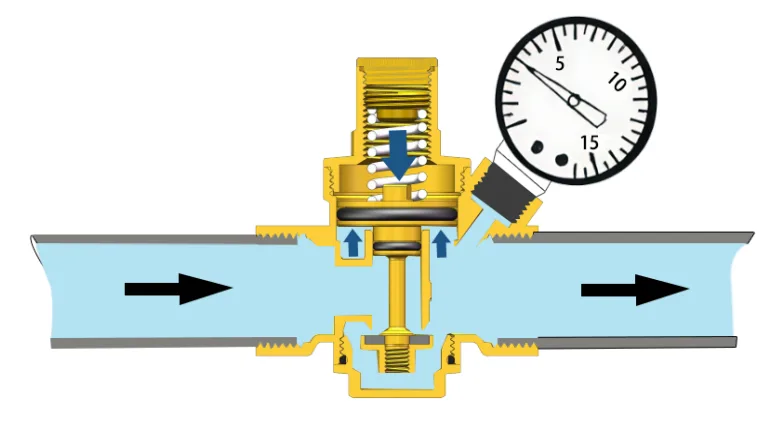

หลักการทำงาน

หน้าที่หลักของวาล์วลดแรงดันไดอะแฟรมคือการปรับแรงดันขาเข้าสูงอย่างแม่นยำให้เป็นแรงดันทางออกที่ปรับเทียบแล้วอย่างเสถียร ดังนั้นจึงปกป้องความสมบูรณ์ของระบบของเหลวในครัวเรือนและอุตสาหกรรมตามมาต่อเหตุการณ์ไฟกระชากหรือสภาวะแรงดันเกินเฉพาะที่

ในเชิงกลไก อุปกรณ์จะสร้างสมดุลไฮดรอลิกโดยการปรับสมดุลแรงหลักสองแรง ได้แก่ แรงสถิตที่กระทำโดยสปริงแรงดึงล่วงหน้า ซึ่งจะทำให้วาล์วเอียงไปทางตำแหน่งเปิด เทียบกับแรงปิดแบบไดนามิกที่เกิดจากแรงดันของเหลวต้นน้ำที่กระทำต่อลูกสูบภายใน เครื่องชั่งที่ออกฤทธิ์เองอย่างต่อเนื่องนี้รักษาสถานะแรงดันดาวน์สตรีมที่ลดลงและสม่ำเสมอได้อย่างมีประสิทธิภาพ โดยปรับทั้งการส่งของเหลวและการป้องกันระบบให้เหมาะสม

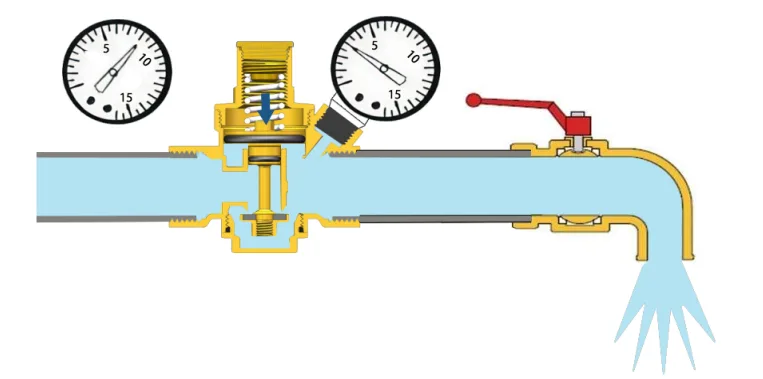

สถานะการทำงานระหว่างการใช้น้ำ

เมื่อเปิดก๊อกน้ำ แรงที่กระทำโดยสปริงภายในจะเกินกว่าแรงดันไฮดรอลิกด้านบนที่กระทำต่อพื้นผิวด้านล่างของลูกสูบ ผลที่ตามมาคือลูกสูบเคลื่อนตัวลงด้านล่าง จึงเป็นการเปิดทางไหลของของไหล เมื่อเปิดใช้งานก๊อกน้ำดาวน์สตรีมเพิ่มเติม แรงดันต้านใต้ลูกสูบจะลดลง ส่งผลให้อัตราการไหลของปริมาตรผ่านวาล์วลดแรงดันเพิ่มขึ้นตามสัดส่วน

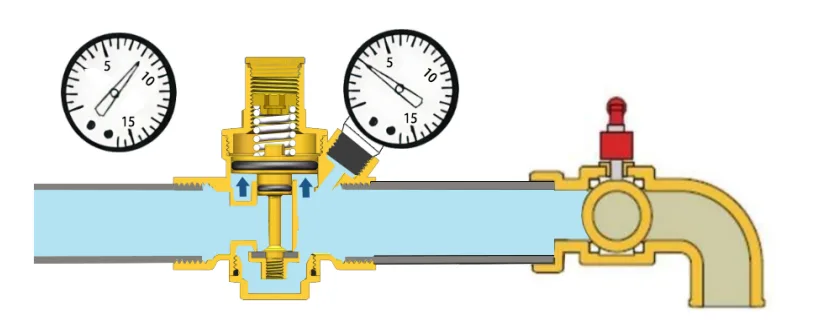

สถานะการทำงานระหว่าง Zero Flow

เมื่อปิดก๊อกน้ำดาวน์สตรีม แรงดันไฮดรอลิกภายในวงจรดาวน์สตรีมจะสูงขึ้น แรงดันที่เพิ่มขึ้นนี้ทำให้ลูกสูบภายในสูงขึ้น ปิดผนึกเส้นทางของของเหลวได้อย่างมีประสิทธิภาพ และทำให้แรงดันปลายน้ำคงที่ที่จุดที่ตั้งไว้ล่วงหน้า การปิดวาล์วลดแรงดันทันทีทำได้เมื่อแรงไฮดรอลิกขึ้นที่กระทำต่อลูกสูบเกินแรงตอบโต้ที่กระทำโดยกลไกสปริงภายใน

คำแนะนำในการติดตั้งและใช้งาน

4.1 ก่อนติดตั้งวาล์วลดแรงดันแนะนำให้ไล่อากาศและสิ่งสกปรกออกจากระบบท่อ

4.2 ตรวจสอบทิศทางการไหลของน้ำ (ระบุด้วยลูกศรบนตัววาล์ว)

4.3 สามารถติดตั้งวาล์วลดแรงดันได้ทั้งแนวตั้งและแนวนอน (ห้ามติดตั้งแบบกลับหัว)

4.4 จะต้องไม่ติดตั้งวาล์วในบริเวณที่อาจเกิดน้ำแข็งเกาะ เช่น ภายนอกอาคาร เนื่องจากการแช่แข็งจะทำให้เครื่องเสียหายได้

4.5 ควรติดตั้งวาล์วลดแรงดันในตำแหน่งที่เข้าถึงได้ง่ายเพื่อปรับและอ่านค่าแรงดัน ไม่แนะนำให้ติดตั้งภายในเพลาท่อเนื่องจากอาจเกิดการแช่แข็งได้

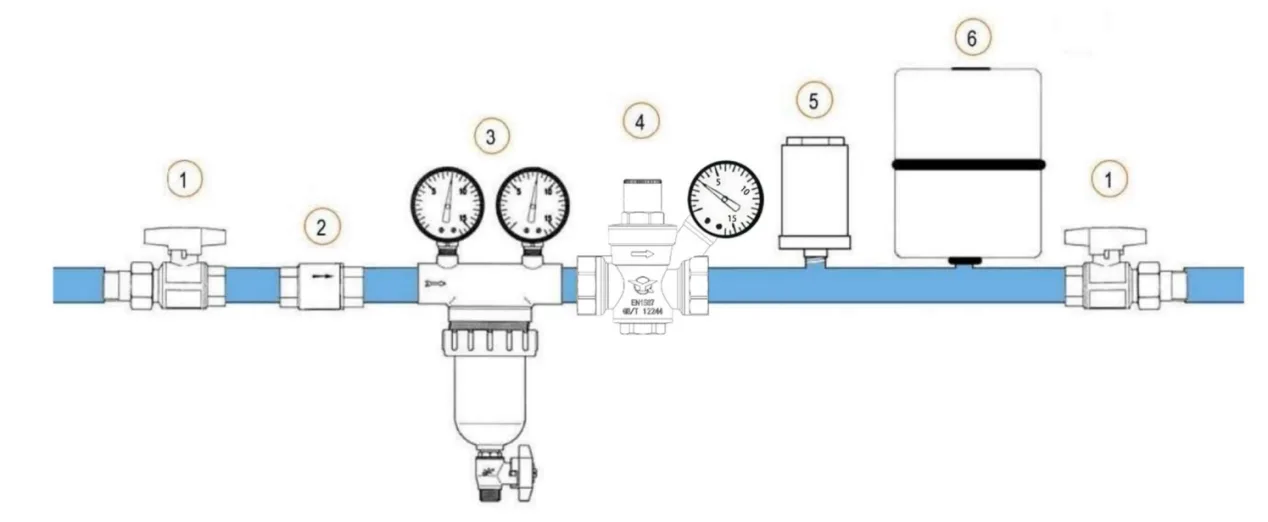

4.6 ปรากฏการณ์ "ค้อนน้ำ" เป็นสาเหตุหลักของความล้มเหลวของวาล์วลดแรงดัน แนะนำให้ใช้วิธีการติดตั้งตามที่แสดงในภาพด้านล่าง เนื่องจากเป็นวิธีเพิ่มประสิทธิภาพการทำงานสำหรับอุปกรณ์ดาวน์สตรีมทั้งหมด และช่วยให้งานบำรุงรักษาง่ายขึ้น

1 วาล์วปิด: ติดตั้งวาล์วลดแรงดันทั้งต้นน้ำและปลายน้ำเพื่ออำนวยความสะดวกในการบำรุงรักษาอุปกรณ์ต่างๆ

② เช็ควาล์ว: ป้องกันการไหลย้อนกลับ

3 ตัวกรอง: กรองสิ่งสกปรกในท่อจ่ายหลักเพื่อป้องกันการเปรอะเปื้อนในอุปกรณ์ปลายน้ำทั้งหมดและรักษาประสิทธิภาพไว้

④ วาล์วลดแรงดันไดนามิกเสถียรแบบลูกสูบ

⑤ ตัวดักจับค้อนน้ำ: ป้องกันความผันผวนของท่อเมื่อน้ำประปากลับคืนมาหลังจากการหยุดชะงัก ซึ่งอาจทำให้อุปกรณ์ปลายน้ำเสียหายได้

⑥ ภาชนะขยาย: ใช้ในระบบเก็บน้ำร้อนและน้ำร้อนซึ่งแรงดันอาจเพิ่มขึ้นเนื่องจากความร้อนของของไหล ทำหน้าที่ดูดซับแรงดันเกิน

การควบคุมความดัน

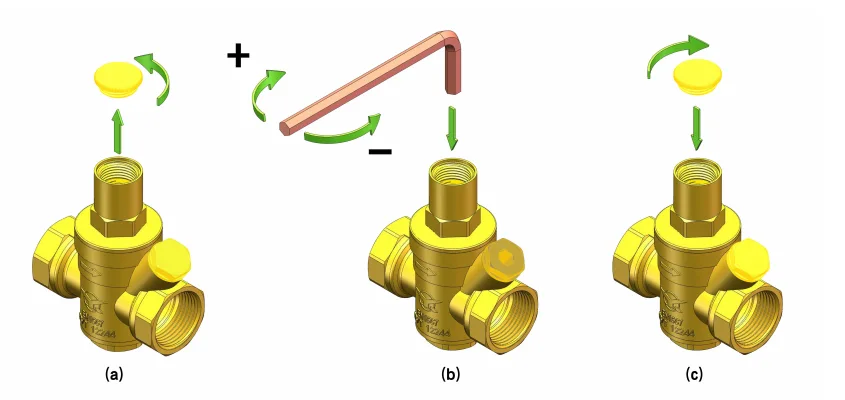

แรงดันทางออกของวาล์วลดแรงดันถูกตั้งค่าล่วงหน้าจากโรงงานไว้ที่ 3 บาร์ สามารถปรับแรงดันปลายน้ำได้โดยใช้วิธีการต่อไปนี้:

1.ปิดวาล์วปิดด้านหลังวาล์วลดแรงดัน

2.คลายเกลียวฝาพลาสติกทวนเข็มนาฬิกา

3. ใส่ประแจหกเหลี่ยมลงในฝาปรับวาล์วลดแรงดันเพื่อปรับ: หมุนตามเข็มนาฬิกาเพื่อเพิ่มแรงดันด้านล่าง หมุนทวนเข็มนาฬิกาเพื่อลดแรงดันด้านล่าง (รูป b)

4.ค่าความดันที่แสดงบนเกจวัดความดันของวาล์วลดความดันคือค่าความดันดาวน์สตรีมที่ปรับแล้ว

5.หลังจากปรับเสร็จแล้ว ให้ขันฝาพลาสติกตามเข็มนาฬิกาให้แน่น

เพื่อหลีกเลี่ยงการเกิดเสียงรบกวนหรือปรากฏการณ์คาวิเทชัน แนะนำให้รักษาอัตราส่วนการลดแรงดันขาเข้าถึงทางออกให้ต่ำกว่า 2.5 ตัวอย่างเช่น หากแรงดันทางออกที่ต้องการคือ 4 บาร์ แรงดันทางเข้าไม่ควรเกิน 10 บาร์ หากจำเป็น ให้พิจารณาติดตั้งวาล์วลดแรงดันเพิ่มเติมแบบอนุกรมเพื่อให้ได้การลดแรงดันตามที่ต้องการในแต่ละขั้นตอน

การแก้ไขปัญหา

1 วาล์วลดแรงดันที่ติดตั้งในท่อส่งน้ำร้อนหรือระบบกักเก็บน้ำร้อนจะมีแรงดันด้านท้ายน้ำเพิ่มขึ้น สิ่งนี้เกิดขึ้นเนื่องจากการให้ความร้อนแก่น้ำจะเพิ่มแรงดัน และเมื่อไม่มีการใช้น้ำ วาล์วลดแรงดันจะอยู่ในสถานะปิด เพื่อป้องกันไม่ให้แรงดันสะสมถูก "ปล่อยออกมา"

วิธีแก้ไข: ติดตั้งถังขยายระหว่างช่องจ่ายน้ำร้อนและวาล์วลดแรงดันเพื่อดูดซับแรงดันที่เพิ่มขึ้น

② แรงดันดาวน์สตรีมไม่สอดคล้องกับค่าความดันที่ตั้งไว้ ในพื้นที่ที่มีคุณภาพน้ำไม่ดี สิ่งเจือปนที่ไหลผ่านวาล์วลดแรงดันสามารถสะสมได้ง่ายระหว่างบ่าวาล์วและลูกสูบ ทำให้วาล์วปิดสนิทได้ ซึ่งจะทำให้แรงดันต้นน้ำซึมเข้าสู่ฝั่งปลายน้ำ ซึ่งจะเป็นการเพิ่มแรงดันปลายน้ำ

วิธีแก้ไข: ติดตั้งตัวกรองต้นน้ำของวาล์วลดความดัน และทำความสะอาดเป็นประจำ
