กลุ่มความปลอดภัยหม้อไอน้ำ

Boiler Safety Group คือชุดประกอบที่สำคัญและบูรณาการซึ่งออกแบบมาเพื่อให้การป้องกันที่ครอบคลุมและการควบคุมการปฏิบัติงานสำหรับระบบหม้อต้มน้ำร้อน ฟังก์ชันหลักประกอบด้วยกลไกความปลอดภัยที่สำคัญสามประการ: วาล์วระบายแรงดันเพื่อปล่อยแรงดันส่วนเกินโดยอัตโนมัติและป้องกันแรงดันเกินที่ทำให้เกิดภัยพิบัติ เกจวัดความดันสำหรับการตรวจสอบความดันของระบบด้วยภาพแบบเรียลไทม์ และวาล์วรวมที่เป็นเอกลักษณ์ที่รวมฟังก์ชันเพิ่มเติม เช่น การควบคุมการไหล เช็ควาล์ว หรือวาล์วเติม เพื่อรักษาระดับน้ำที่ปลอดภัยและป้องกันการไหลย้อนกลับ หน่วยบูรณาการนี้รับประกันความปลอดภัยของระบบ ความเสถียรในการทำงาน และการปฏิบัติตามรหัสการทำความร้อนที่เข้มงวด การป้องกันความเสียหายและสภาวะที่เป็นอันตรายในการติดตั้งหม้อไอน้ำเชิงพาณิชย์และที่อยู่อาศัย

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

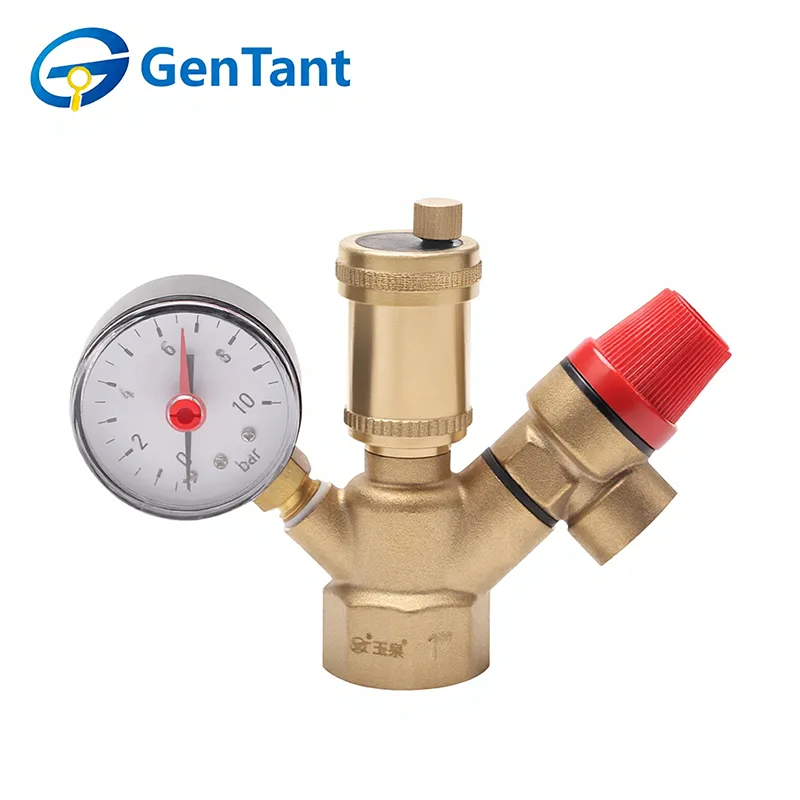

กลุ่มความปลอดภัยของหม้อไอน้ำ 1 คือชุดป้องกันแบบบูรณาการสำหรับระบบทำความร้อนอัตโนมัติและน้ำร้อนภายในบ้าน (DHW) (สูงถึง 10 บาร์) โดยรวมฟังก์ชันที่สำคัญสามอย่างไว้ในตัวเครื่องทองเหลืองตัวเดียวเพื่อให้มั่นใจถึงเสถียรภาพในการทำงาน

การป้องกันแรงดัน: วาล์วระบายนิรภัยในตัวจะปล่อยน้ำโดยอัตโนมัติหากแรงดันเกินขีดจำกัดที่ตั้งไว้ ป้องกันการแตกของถังหรือท่อ

การกำจัดอากาศ: ช่องระบายอากาศอัตโนมัติจะไล่ก๊าซอย่างต่อเนื่อง ป้องกัน "การล็อคอากาศ" เสียงรบกวน และการกัดกร่อนภายใน

การตรวจสอบ: มาโนมิเตอร์ในตัวให้การติดตามความดันของระบบด้วยภาพแบบเรียลไทม์

ใช้ในระบบทำความร้อนแบบวงปิดและระบบ DHW ช่วยปกป้องหม้อไอน้ำและเครื่องทำน้ำอุ่นทางอ้อมจากการขยายตัวทางความร้อน ถือเป็นสิ่งสำคัญในการรักษาความปลอดภัยในบ้านส่วนตัวที่มีแหล่งความร้อนจากก๊าซ ไฟฟ้า หรือเชื้อเพลิงแข็งอิสระ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ข้อกำหนดทางเทคนิค

ความดันที่กำหนด MPa: 1.0

แรงดันทดสอบ MPa: 1.5

อุณหภูมิในการทำงานในท่อ: สูงถึง +120 °C

ขนาดการเชื่อมต่อนิ้ว: 1

แรงดันตั้งวาล์วนิรภัย บาร์: 3.0

แรงดันปานกลางในการทำงานขั้นต่ำ บาร์: 0.05

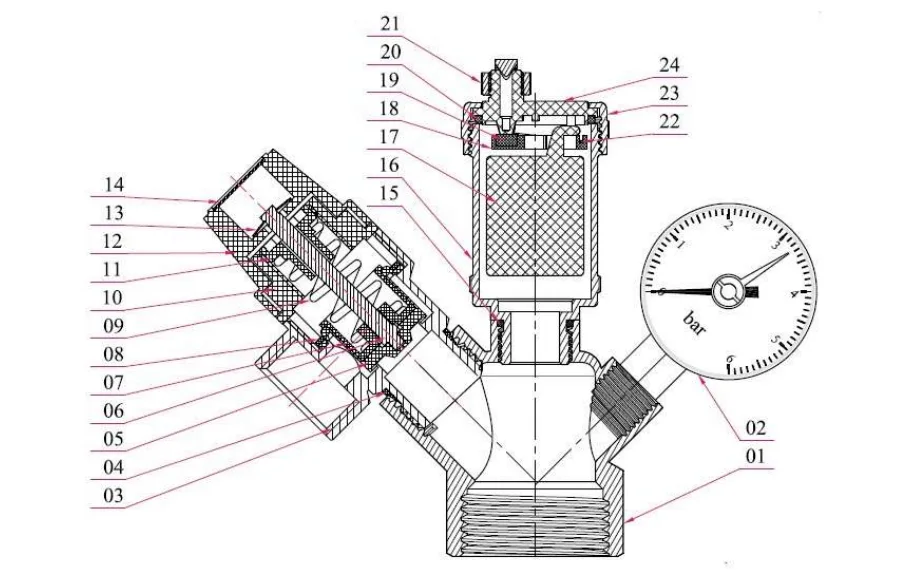

องค์ประกอบของวัสดุ

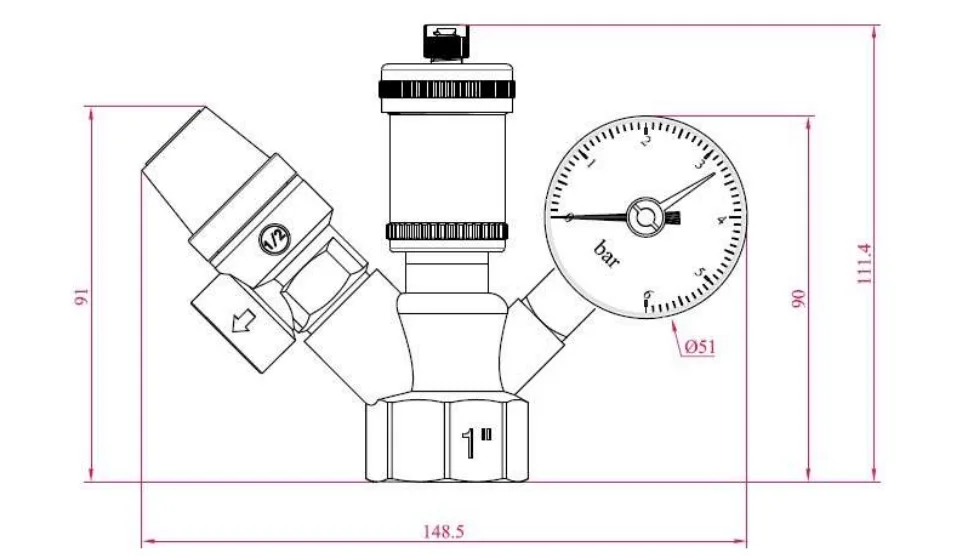

มิติข้อมูลผลิตภัณฑ์

หลักการทำงาน

Boiler Safety Group 1 ทำหน้าที่เป็น "หน่วยเฝ้าระวัง" อัตโนมัติสำหรับระบบทำความร้อนของคุณ เมื่อเปิดใช้งาน ช่องระบายอากาศอัตโนมัติจะเริ่มไล่ก๊าซที่ติดอยู่ทันทีเพื่อให้มั่นใจว่ามีการไหลเวียนอย่างมีประสิทธิภาพและป้องกันการกัดกร่อน

ในระหว่างการทำงานปกติ มาโนมิเตอร์จะให้การวินิจฉัยอย่างต่อเนื่อง: ค่าที่อ่านได้ต่ำบ่งชี้ว่ามีการรั่วไหลหรือความล้มเหลวของถังขยาย ในขณะที่ค่าที่อ่านได้สูงจะเตือนถึงความร้อนสูงเกินไปหรือการเกิดไอน้ำ ในกรณีฉุกเฉิน หากแรงดันถึงขีดจำกัด 3 บาร์ วาล์วนิรภัยจะสั่งงานทันที โดยจะปล่อยของเหลวส่วนเกินออกเพื่อป้องกันท่อหรือหม้อไอน้ำแตกอย่างร้ายแรง

คำแนะนำในการติดตั้งและใช้งาน

สถานที่: ติดตั้ง Boiler Safety Group 1 โดยตรงที่ทางออกของเครื่องกำเนิดความร้อนหรือหม้อต้มน้ำ

เส้นทางที่ชัดเจน: ตรวจสอบให้แน่ใจว่าไม่มีวาล์วปิดติดตั้งอยู่บนท่อระหว่างกลุ่มความปลอดภัยและยูนิตที่ได้รับการป้องกัน

การวางแนว: ติดตั้งตัวเครื่องโดยให้ช่องระบายอากาศและวาล์วนิรภัยอยู่ในแนวตั้งพอดี วางตำแหน่งเกจวัดความดันให้ผู้ปฏิบัติงานมองเห็นได้ง่าย

การตรวจสอบก่อนการติดตั้ง: ก่อนการติดตั้งหรือการถอดใดๆ ให้ตรวจสอบว่าระบบท่อลดแรงดันลงจนสุดแล้ว

ข้อกำหนดการดำเนินงานและความปลอดภัย

ขีดจำกัดในการใช้งาน: ใช้งานกลุ่มความปลอดภัยภายในช่วงอุณหภูมิและความดันที่ระบุเท่านั้น (สูงสุด 1.0 MPa / 10 บาร์) ตามที่ระบุไว้ในคู่มือนี้

การบำรุงรักษาเชิงป้องกัน: เพื่อป้องกันไม่ให้แกนวาล์วนิรภัยยึด ให้ทดสอบวาล์วด้วยตนเองอย่างน้อยเดือนละครั้ง ทำการทดสอบนี้โดยหมุนที่จับวาล์วตามเข็มนาฬิกาจนกระทั่งได้ยินเสียงคลิกที่ชัดเจน

ข้อบังคับด้านความปลอดภัย: ห้ามใช้กลุ่มความปลอดภัยในระบบที่มีแรงดันเกินพิกัดสูงสุดที่ 1.0 MPa
