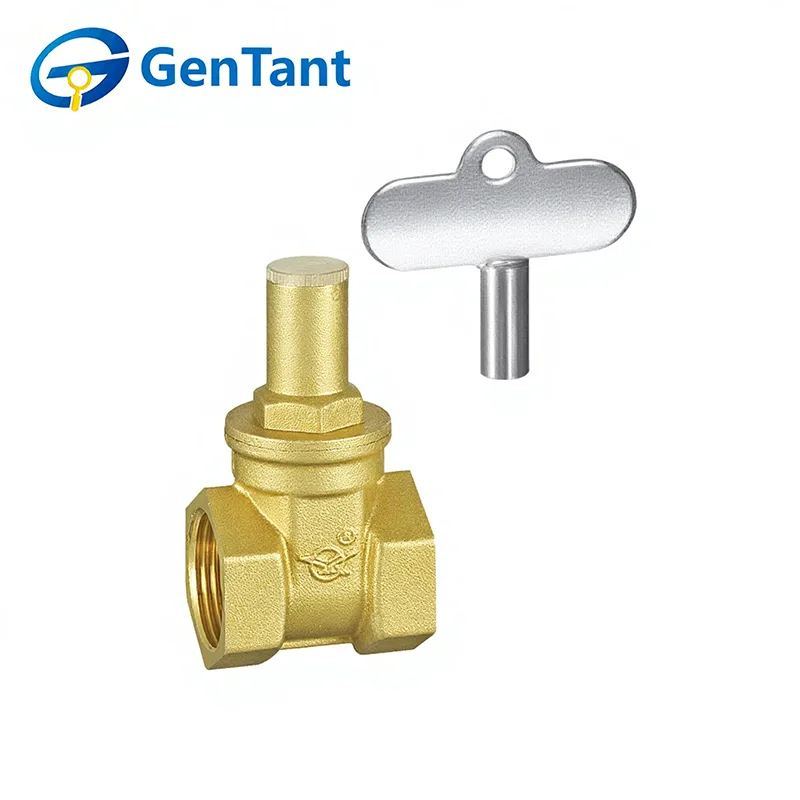

วาล์วประตูล็อคได้สามเหลี่ยม

วาล์วประตูล็อคได้แบบสามเหลี่ยมเป็นอุปกรณ์ควบคุมการไหลแบบพิเศษที่ออกแบบมาเพื่อการแยกที่ปลอดภัยในระบบท่อ หน้าที่หลักคือเปิดหรือปิดกั้นการไหลของของเหลวโดยสมบูรณ์ผ่านการเคลื่อนที่เชิงเส้นของประตูรูปลิ่ม ในขณะที่กลไกการล็อครูปสามเหลี่ยมในตัวช่วยให้สามารถยึดตำแหน่งของวาล์ว (เปิดหรือปิด) ได้โดยใช้กุญแจล็อค สิ่งนี้จะป้องกันการทำงานโดยไม่ได้รับอนุญาตหรือโดยไม่ได้ตั้งใจ เพื่อให้มั่นใจถึงความปลอดภัยของระบบที่สำคัญ การเข้าถึงที่มีการควบคุมเพื่อการบำรุงรักษา และการจัดการการไหลที่แม่นยำในแอปพลิเคชันที่จำเป็นต้องมีการรักษาความปลอดภัยในการปฏิบัติงาน เช่น ในระบบสาธารณูปโภค การบริการในอาคารเชิงพาณิชย์ และกระบวนการทางอุตสาหกรรม

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วประตูแบบล็อคได้รูปสามเหลี่ยมได้รับการออกแบบมาเพื่อการควบคุมเปิด/ปิดอย่างปลอดภัยในระบบประปาและระบบท่อสาธารณูปโภค ประกอบด้วยตัววาล์วที่ทนทานและกลไกการล็อคกุญแจรูปสามเหลี่ยมที่ป้องกันการทำงานและการงัดแงะโดยไม่ได้รับอนุญาต เมื่อเปิดเต็มที่ จะมีความต้านทานการไหลน้อยที่สุดและประสิทธิภาพการปิดผนึกที่เชื่อถือได้ วาล์วนี้ใช้กันอย่างแพร่หลายในเครือข่ายน้ำของเทศบาล บริการในอาคาร ระบบ HVAC และท่อส่งน้ำอุตสาหกรรมที่จำเป็นต้องมีความปลอดภัย การเข้าถึงที่มีการควบคุม และการแยกส่วนที่เชื่อถือได้

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

1. ผลิตจากวัสดุทองแดงคุณภาพสูงโดยใช้กระบวนการปั๊มสีแดงและกระบวนการตีขึ้นรูปด้วยความร้อน

2) วาล์วประตูแบบล็อคได้แบบสามเหลี่ยมทำงานกับตัวกลาง เช่น น้ำ น้ำมัน และก๊าซ

3 อุณหภูมิในการทำงาน: -10°C ≤ t ≤ 120°C

④ แรงดันใช้งานสูงสุดที่อนุญาต (PN): 16bar

ประเภทการเชื่อมต่อเกลียว

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

องค์ประกอบของวัสดุ

ตัววาล์ว ฝากระโปรง ประตู: HPb59-1

องค์ประกอบการปิดผนึก: EPDM

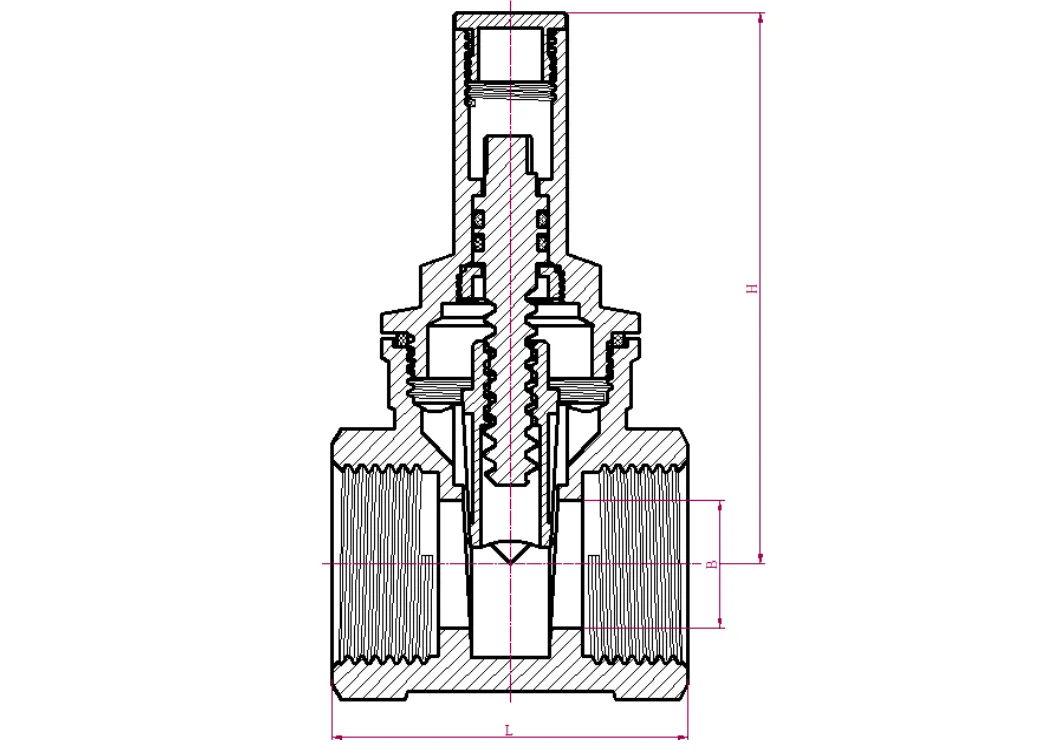

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

1.1 สำหรับวาล์วประตูแบบเกลียว ตรวจสอบให้แน่ใจว่าประตูอยู่ในตำแหน่งปิดสนิทระหว่างการติดตั้งและการขันให้แน่น วัสดุปิดผนึกเช่นเทป PTFE ควรสะอาดและไม่มีเศษซาก

1.2 เมื่อติดตั้งวาล์วประตูแบบเกลียว ตรวจสอบให้แน่ใจว่าท่อตั้งฉากกับส่วนหน้าของตัววาล์ว ให้จับเฉพาะส่วนหกเหลี่ยมหรือแปดเหลี่ยมด้านเดียวกับด้ายในระหว่างการขันแน่นเท่านั้น อย่าจับส่วนหกเหลี่ยมหรือแปดเหลี่ยมด้านตรงข้าม แรงบิดในการติดตั้งไม่ควรเกิน 50 N·m สำหรับ DN15 และ DN20 และไม่ควรเกิน 70 N·m สำหรับ DN25 เพื่อหลีกเลี่ยงการเสียรูปของตัววาล์วหรือการทำงานที่บกพร่อง

1.3 เมื่อเชื่อมต่อวาล์วประตูแบบเกลียวเข้ากับปลายท่อ เกลียวภายในอาจเป็นแบบเรียวหรือขนานก็ได้ แต่เกลียวภายนอกต้องเป็นเกลียวท่อแบบเรียว การไม่ปฏิบัติตามอาจส่งผลให้การเชื่อมต่อหลวมและรั่วไหล

1.4 จุดนี้ทำซ้ำข้อกำหนดที่ระบุไว้ในส่วน 1.3: เกลียวภายในสามารถเรียวหรือขนานได้ ในขณะที่เกลียวภายนอกจะต้องเรียวเพื่อป้องกันการรั่วไหลจากการเชื่อมต่อที่หลวม

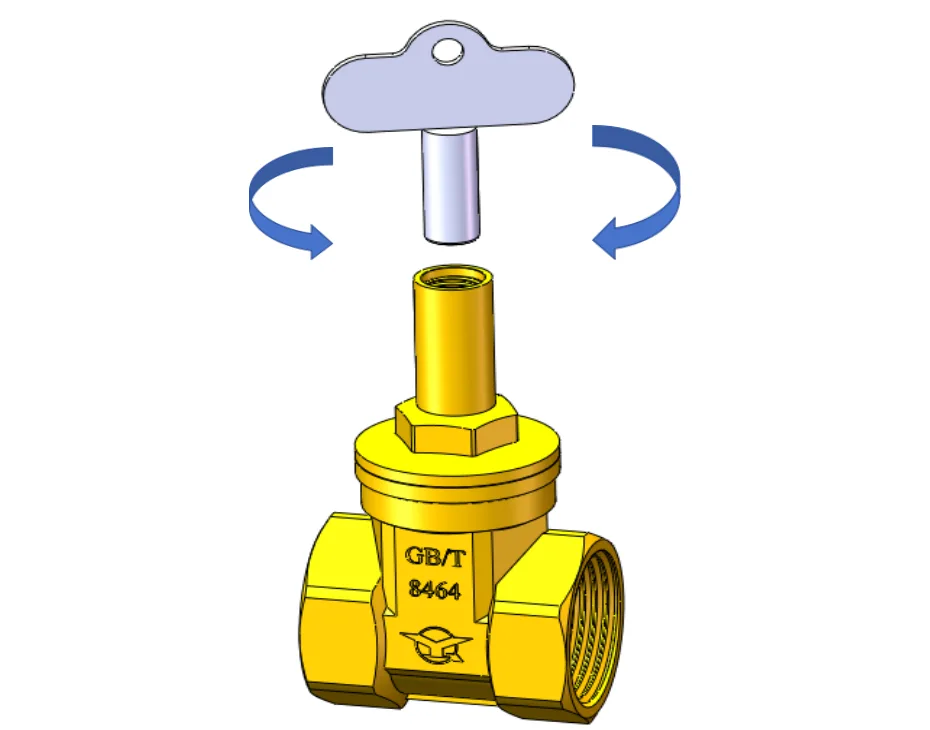

1.5 การใช้งานวาล์วประตูแบบล็อคได้แบบสามเหลี่ยม: หมุนตามเข็มนาฬิกาเพื่อปิดและหมุนทวนเข็มนาฬิกาเพื่อเปิด อย่าใช้เครื่องมือเพิ่มเติมหรือใช้แรงมากเกินไป เนื่องจากอาจทำให้โครงสร้างของวาล์วเสียหายได้

1.6 ขอแนะนำให้ใช้วาล์วเฉพาะในตำแหน่งเปิดสุดหรือปิดสุดเท่านั้นเพื่อยืดอายุการใช้งาน ไม่ควรเปิดวาล์วบางส่วนเพื่อวัตถุประสงค์ในการควบคุมปริมาณ และไม่ควรใช้เป็นวาล์วปิดท้าย
