บอลวาล์วเกลียวตัวเมียตัวผู้

บอลวาล์วเกลียวตัวเมียตัวผู้เป็นวาล์วแยกส่วนแบบหมุนสี่เลี้ยวที่ใช้งานได้จริงและอเนกประสงค์ ออกแบบมาเพื่อการเชื่อมต่อที่ยืดหยุ่นภายในระบบท่อแบบเกลียว หน้าที่หลักคือให้การควบคุมเปิด/ปิดการไหลของของไหลที่เชื่อถือได้โดยการหมุนลูกบอลที่มีรูทะลุ 90 องศา การดำเนินการที่เรียบง่ายนี้ให้การไหลเต็มที่เมื่อเปิดและมีการปิดผนึกในเชิงบวกเมื่อปิด คุณลักษณะการออกแบบที่กำหนดคือการรวมกันของปลายเกลียวตัวผู้หนึ่งตัว (ภายนอก) และตัวเมียหนึ่งตัว (ภายใน) ทำให้สามารถใช้เป็นอะแดปเตอร์โดยตรงระหว่างท่อหรือข้อต่อที่มีการกำหนดค่าต่างกัน ทำให้การติดตั้งง่ายขึ้นและลดความจำเป็นในการเชื่อมต่อเพิ่มเติมในการใช้งานระบบประปา แก๊ส น้ำ และของเหลวทางอุตสาหกรรม

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

บอลวาล์วเกลียวตัวเมียตัวผู้มีปลายเกลียวด้านในและด้านนอกด้านหนึ่ง ช่วยให้สามารถเชื่อมต่อได้โดยตรงระหว่างอุปกรณ์ท่อและเครื่องใช้ไฟฟ้าต่างๆ การออกแบบนี้ช่วยลดความจำเป็นในการใช้อะแดปเตอร์เพิ่มเติม ประหยัดพื้นที่และลดจุดรั่วที่อาจเกิดขึ้น มีการใช้กันอย่างแพร่หลายในการเชื่อมต่อหม้อไอน้ำที่อยู่อาศัย การติดตั้งมาตรวัดน้ำ และท่อร่วม HVAC การดำเนินการพลิกกลับไตรมาสที่รวดเร็วทำให้มั่นใจในการควบคุมการไหลที่มีประสิทธิภาพสำหรับผู้รับเหมาและผู้ติดตั้ง

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

ความดันที่กำหนด: 1.6 MPa

สื่อการทำงาน: น้ำ น้ำมัน ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ

อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 120°C

เกลียวเป็นไปตามมาตรฐาน ISO 228

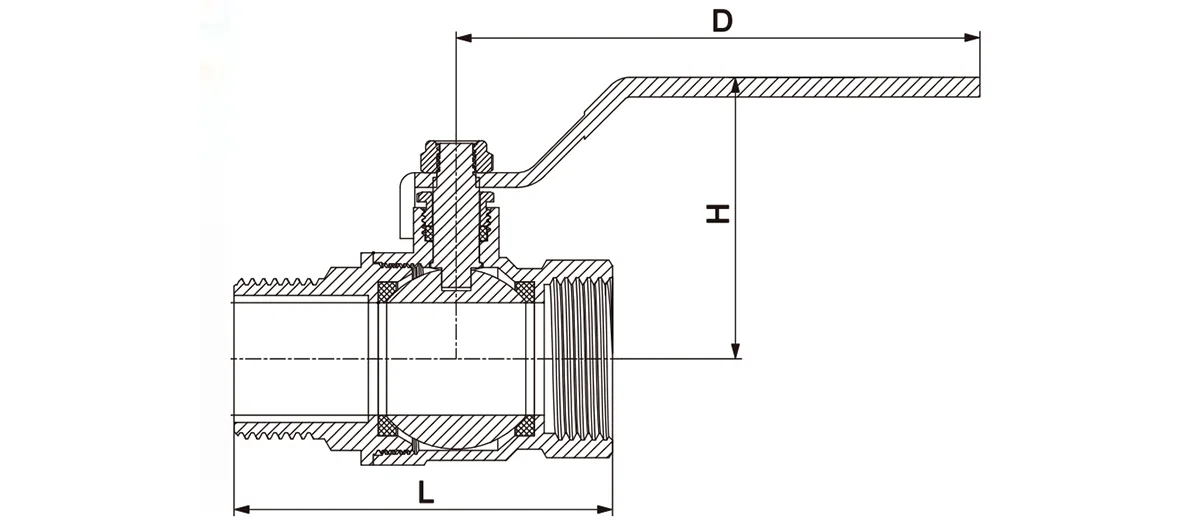

มิติข้อมูลผลิตภัณฑ์

คุณสมบัติและข้อดีของผลิตภัณฑ์

บอลวาล์วเกลียวตัวเมีย GenTant ออกแบบมาเพื่อการปิดเครื่องที่รวดเร็วและการเปิดใช้งานการไหลที่เชื่อถือได้

วัสดุพรีเมี่ยม: สร้างจากทองเหลืองคุณภาพสูง HPb59-1 (มาตรฐานแห่งชาติ)

การไหลที่เหมาะสมที่สุด: ให้ความต้านทานการไหลต่ำที่สุดที่เป็นไปได้ (ศูนย์อย่างมีประสิทธิภาพ)

ประสิทธิภาพสูง: สามารถทนต่อความแตกต่างของแรงดันสูงในระหว่างการปิด

การทำงานที่รวดเร็ว: บางรุ่นมีความเร็วในการเปิด/ปิด 0.05 ถึง 0.1 วินาที เหมาะสำหรับระบบอัตโนมัติ

การออกแบบที่กะทัดรัด: น้ำหนักเบาและประหยัดพื้นที่เพื่อการรวมเข้ากับเครือข่ายการวางท่อที่หลากหลายได้อย่างง่ายดาย

แนวทางการติดตั้ง

เพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาวและป้องกันความเสียหายของโครงสร้าง การติดตั้งจะต้องดำเนินการโดยผู้เชี่ยวชาญที่ผ่านการรับรอง

การเตรียมการ: ตรวจสอบให้แน่ใจว่าระบบท่อสะอาด ถอดฝาครอบป้องกันออกและตรวจสอบพอร์ตต่างๆ ว่ามีเศษอะไรบ้าง

การจัดตำแหน่ง: ยืนยันว่าท่อเชื่อมต่ออยู่ในแนวเดียวกันอย่างสมบูรณ์ การวางแนวที่ไม่ถูกต้องมากเกินไปจะทำให้เกิดความเครียดในการติดตั้งซึ่งอาจทำให้วาล์วเสียหายได้

เครื่องมือที่ถูกต้อง: ใช้ประแจหรือที่คีบท่อที่มีแรงบิดที่เหมาะสมกับส่วนหกเหลี่ยมหรือแปดเหลี่ยมของวาล์วใกล้กับเกลียวที่กำลังขันให้แน่นที่สุด อย่าออกแรงไปด้านตรงข้าม เพราะอาจทำให้ร่างกายเสียรูปได้

การปิดผนึกเกลียว: ใช้น้ำยาซีล PTFE บนเกลียวท่อเท่านั้น ปฏิบัติตามมาตรฐาน ISO 228 สำหรับความยาวของเกลียว อย่าขันแน่นเกินไป เพราะเกลียวที่ "หลุดจากด้านล่าง" อาจทำให้พื้นผิวซีลภายในเสียหายได้

การสนับสนุนระบบ: ให้การสนับสนุนที่เพียงพอเพื่อป้องกันไม่ให้น้ำหนักของท่อทำให้วาล์วเกิดความเครียด

การตรวจสอบก่อนการบริการ: ตรวจสอบพิกัดแรงดันและอุณหภูมิที่ตรงกับระบบ และหมุนวาล์วให้เต็ม (เปิด/ปิด) หนึ่งครั้งก่อนเริ่มเดินเครื่อง

คู่มือการใช้งาน

ฟังก์ชั่น: บอลวาล์วเกลียวตัวเมียมีไว้สำหรับเปิด/ปิดบริการเท่านั้น ต้องเปิดไว้จนสุดหรือปิดสนิท และไม่ควรใช้เพื่อควบคุมปริมาณ (การควบคุมการไหล)

กลไก: เหล่านี้เป็นวาล์วแบบสองทิศทาง ตำแหน่งด้ามจับระบุทิศทางการไหล

การป้องกันค้อนน้ำ: อย่าปิดวาล์วกะทันหันเกินไปเพื่อหลีกเลี่ยงผลกระทบจาก "ค้อนน้ำ" (แรงดันไฟกระชากฉับพลัน)

การใช้ที่จับ: ใช้เฉพาะที่จับที่โรงงานให้มาเท่านั้น อย่าใช้ส่วนขยายเพื่อเพิ่มแรงงัด เนื่องจากแรงบิดที่มากเกินไปจะทำให้ส่วนประกอบภายในเสียหายได้

การตรวจสอบและบำรุงรักษา

การดูแลทั่วไป: โดยทั่วไปแล้วการบำรุงรักษาตามปกตินั้นไม่จำเป็น นอกเหนือจากการตรวจสอบการปั่นจักรยานและการบรรจุก้านเป็นครั้งคราว

การกรอง: ขอแนะนำอย่างยิ่งให้ติดตั้งตัวกรองที่ทางเข้าของระบบเพื่อป้องกันซีลภายในของวาล์ว

การควบคุมการรั่วไหล: หากก้านรั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกา 1/4 รอบ บรรจุภัณฑ์ PTFE ได้รับการออกแบบมาเพื่อการชดเชย

คำเตือนด้านความปลอดภัย: ห้ามพยายามบรรจุใหม่หรือถอดแยกชิ้นส่วนวาล์วในขณะที่ระบบมีแรงดัน คลายความกดดันก่อนเสมอ

ไม่มีการถอดชิ้นส่วน: เราไม่แนะนำให้แยกชิ้นส่วนวาล์วแบบสองชิ้นเพื่อเปลี่ยนชิ้นส่วน เนื่องจากโดยปกติแล้วจะทำให้ความสมบูรณ์ของตัวถัง/ส่วนท้ายลดลง
