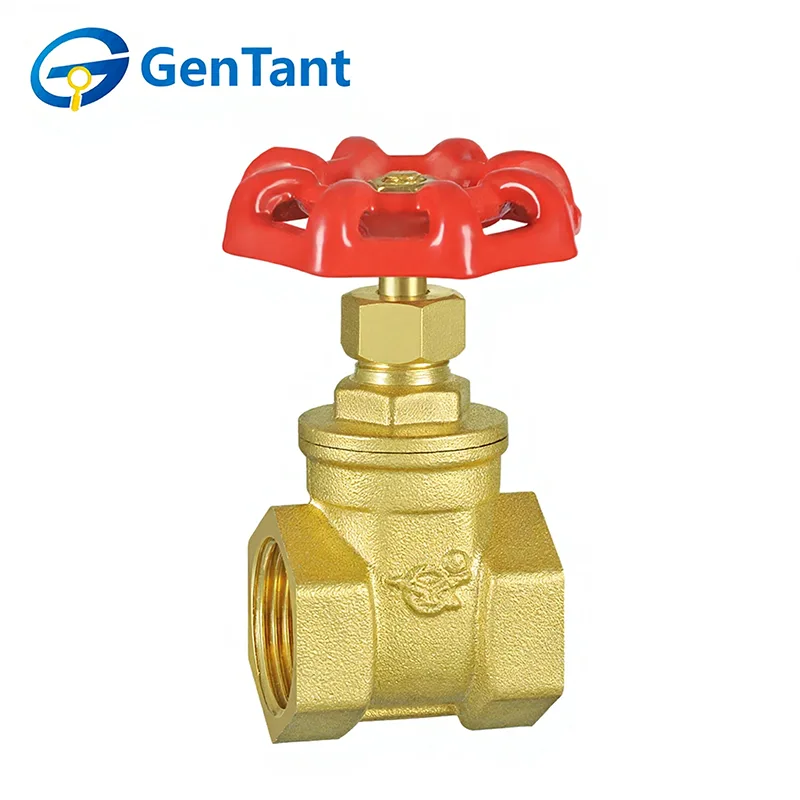

วาล์วประตูสำหรับงานปานกลาง

วาล์วประตูสำหรับงานปานกลางเป็นวาล์วเคลื่อนที่เชิงเส้นอเนกประสงค์และทนทาน ออกแบบมาเพื่อการบริการแยกที่เชื่อถือได้ในระบบขนถ่ายของเหลวที่หลากหลาย หน้าที่หลักของมันคือการให้เส้นทางการไหลเป็นเส้นตรงเต็มรูปแบบโดยไม่มีสิ่งกีดขวางเมื่อเปิดเต็มที่ และปิดสนิทเมื่อปิดสนิท ซึ่งทำได้โดยการยกหรือลดประตูทึบหรือลิ่มที่ตั้งฉากกับการไหล ซึ่งจะสร้างการผนึกแน่นกับบ่าวาล์ว ออกแบบมาเพื่อประสิทธิภาพที่แข็งแกร่งโดยไม่ต้องใช้แรงดันและอุณหภูมิที่สูงเกินไปในการใช้งานหนัก เหมาะอย่างยิ่งสำหรับการควบคุมการเปิด/ปิดน้ำ น้ำมัน ก๊าซ และไอน้ำในเขตเทศบาล เชิงพาณิชย์ และอุตสาหกรรม ให้ความต้านทานการไหลต่ำและอายุการใช้งานยาวนานเมื่อทำงานอย่างถูกต้อง

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วประตูสำหรับงานปานกลางได้รับการออกแบบมาเพื่อการควบคุมเปิด/ปิดที่เชื่อถือได้ในระบบท่อแรงดันปานกลาง โดดเด่นด้วยตัวเครื่องที่แข็งแกร่ง มีตัวเลือกก้านแบบยกขึ้นหรือแบบไม่ยกขึ้น และประตูปิดผนึกอย่างแน่นหนาเพื่อลดแรงดันตกคร่อมเมื่อเปิดเต็มที่ เหมาะสำหรับการใช้งานกับน้ำ น้ำมัน ก๊าซ และไอน้ำแรงดันต่ำ มีการใช้กันอย่างแพร่หลายในระบบอุตสาหกรรม เชิงพาณิชย์ และเทศบาลสำหรับการแยก การกระจาย และการควบคุมกระบวนการ โดยไม่จำเป็นต้องดำเนินการบ่อยครั้ง

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

ความดันที่กำหนด: 1.6 MPa

สื่อการทำงาน: น้ำ

อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 100°C

เกลียวเป็นไปตามมาตรฐาน ISO 228

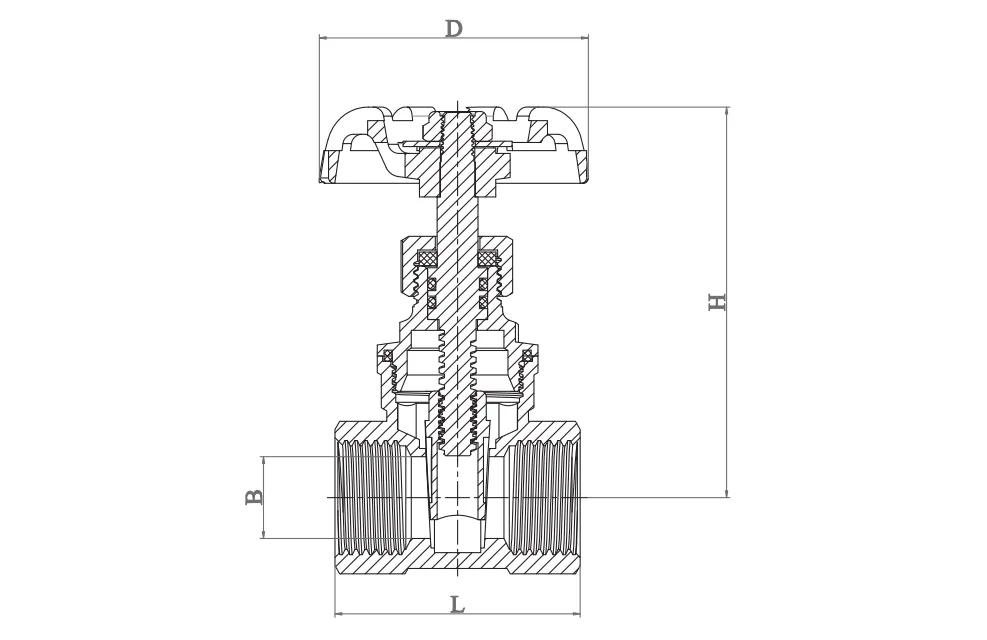

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

1.ทำความสะอาดและเตรียมระบบท่อให้เรียบร้อยก่อนติดตั้งวาล์ว

2.ก่อนการติดตั้ง ให้ถอดฝาปิดปลายป้องกันออก และตรวจสอบพอร์ตวาล์วและพื้นผิวที่นั่งเพื่อให้แน่ใจว่าสะอาด

3. ให้การสนับสนุนวาล์วอย่างเพียงพอเพื่อหลีกเลี่ยงความเครียดจากการเชื่อมต่อท่อ

4.ยืนยันว่าพิกัดแรงดันและอุณหภูมิของวาล์วเหมาะสมกับสภาวะการบริการที่ต้องการ

5.ก่อนที่จะวางวาล์วประตูสำหรับงานปานกลางเข้าใช้งาน ให้หมุนเวียนวาล์วตั้งแต่เปิดเป็นปิดจนสุดเพื่อตรวจสอบการทำงานที่ราบรื่น

6.หลังการติดตั้ง ตรวจสอบว่าขันน๊อตบรรจุแน่นดีแล้ว

7.สำหรับวาล์วเกทและโกลป แนะนำให้ติดตั้งโดยให้ก้านตั้งในแนวตั้งและมีที่จับด้านบน

คู่มือการใช้งาน

วาล์วประตูสำหรับงานปานกลางทำงานด้วยตนเอง หมุนที่จับทวนเข็มนาฬิกาเพื่อเปิดและปิดตามเข็มนาฬิกา

การตรวจสอบและบำรุงรักษา

1.โดยทั่วไปไม่จำเป็นต้องมีการตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน นอกเหนือจากการปรับเปลี่ยนการอัดก้านเป็นครั้งคราวและการหมุนเวียนของวาล์วเป็นระยะจากเปิดเป็นปิด

2.หากบรรจุภัณฑ์รั่ว ให้ขันน็อตบรรจุตามเข็มนาฬิกาประมาณหนึ่งในสี่รอบ—หรือจนกว่าการรั่วไหลจะหยุด—เพื่อเพิ่มแรงกดในการซีลบนบรรจุภัณฑ์ก้าน ห้ามบรรจุวาล์วใหม่ขณะที่วาล์วอยู่ภายใต้แรงดันของระบบ

3.เมื่อเปลี่ยนก้านวาล์ว ให้เปลี่ยนวัสดุบรรจุภัณฑ์ด้วย

อะไหล่ทดแทน

ภายใต้สภาวะการทำงานปกติ แทบไม่จำเป็นต้องมีชิ้นส่วนอะไหล่ อะไหล่ที่แนะนำสำหรับวาล์วแต่ละประเภทประกอบด้วย: ด้ามจับ, น็อตด้ามจับ, บรรจุภัณฑ์, ต่อม, น็อตบรรจุ

เมื่อสั่งซื้อชิ้นส่วน กรุณาระบุหมายเลขรูปวาล์ว ขนาด ชิ้นส่วนที่ต้องการ และอายุโดยประมาณ
