วาล์วปรับสมดุลแบบคงที่

ในฐานะซัพพลายเออร์ชั้นนำระดับโลก เราส่งออกโซลูชันวาล์วที่เชื่อถือได้ไปทั่วโลก โดยเสนอราคาขายส่งที่แข่งขันได้และบริการ OEM/ODM ที่ครอบคลุม โรงงานของเรามีระบบการควบคุมคุณภาพที่เข้มงวดและการสนับสนุนด้านเทคนิคโดยเฉพาะ หากคุณกำลังมองหาแหล่งหรือซื้อวาล์วปรับสมดุลสถิต เราขอเชิญคุณสอบถามแค็ตตาล็อกผลิตภัณฑ์ล่าสุดของเราและขอใบเสนอราคา รับประโยชน์จากความเชี่ยวชาญด้านการผลิตของเราและการขนส่งทั่วโลกที่ราบรื่นสำหรับการจัดซื้อจัดจ้างขนาดใหญ่หรือโครงการทางวิศวกรรมเฉพาะทางของคุณ

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วปรับสมดุลแบบคงที่มีกลไกการล็อคแบบดิจิทัลและการออกแบบตัววาล์วแบบไหลตรง ให้การควบคุมการไหลที่มีเปอร์เซ็นต์เท่ากันอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการปรับที่แม่นยำ ป้องกันการงัดแงะ และประสิทธิภาพไฮดรอลิกที่เสถียรในทุกสาขาของระบบ

ออกแบบมาโดยเฉพาะเพื่อแก้ปัญหาความร้อน/ความเย็นที่ไม่สม่ำเสมอในระบบ HVAC โดยขจัดความแปรผันของอุณหภูมิโดยการกระจายการไหลไปยังแต่ละเทอร์มินัลอย่างแม่นยำ เหมาะอย่างยิ่งสำหรับการทำความร้อนแบบเขตพื้นที่ เครื่องปรับอากาศเชิงพาณิชย์ และวงจรน้ำอุตสาหกรรม โดยให้สมดุลไฮดรอลิกเต็มรูปแบบ ลดการใช้พลังงานของปั๊ม และเพิ่มประสิทธิภาพของระบบโดยรวมเพื่อการประหยัดพลังงานและความสะดวกสบายที่ดีขึ้น

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ของไหลที่ใช้บังคับ: น้ำ, สารละลายไกลคอล (ไกลคอลสูงสุด 50%)

ช่วงอุณหภูมิในการทำงาน: -20 ~ 120°C

แรงดันใช้งานสูงสุด: 16 บาร์ (1.6 MPa)

ความสามารถในการทดสอบแรงดันอย่างรวดเร็ว: (ต้องใช้เกจอัจฉริยะเฉพาะสำหรับการตรวจจับ เส้นผ่านศูนย์กลางของโพรบคือ 3 มม.)

ประสิทธิภาพการควบคุมที่ยอดเยี่ยม: การปรับที่แม่นยำพร้อมตัวบ่งชี้การเปิดที่แสดงการเพิ่มขึ้น 1/10 ของการเลี้ยว

ฟังก์ชั่นปิดเครื่องที่ดีเยี่ยม

ฟังก์ชั่นล็อคระดับการเปิด

ความแม่นยำ: ±10%

วัสดุหลัก

Hpb59-1 (เกรดทองเหลือง)

วงล้อหมุน: ABSส่วนประกอบการซีล: PTFE, EPDM

ประเภทการเชื่อมต่อแบบเกลียว

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

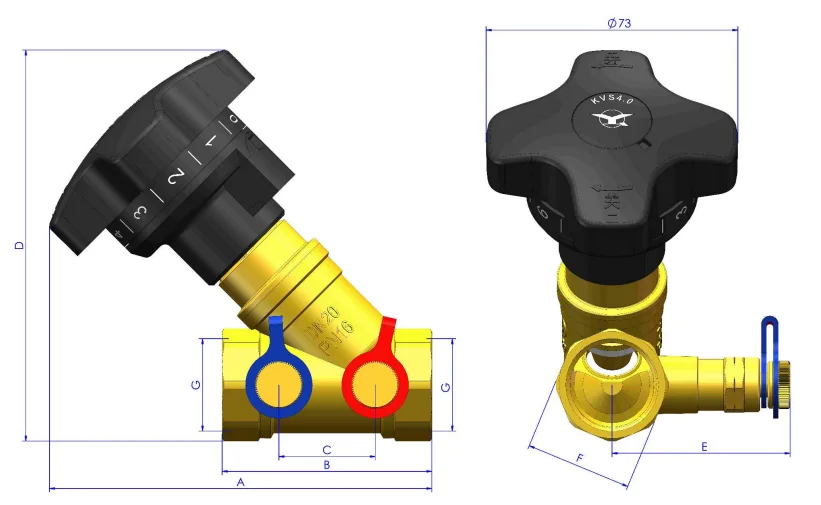

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้งวาล์วและคำแนะนำในการตั้งค่าล็อคหน่วยความจำ:

ตัวบ่งชี้บนวงล้อหมุนของวาล์วควรหันไปในทิศทางที่เจ้าหน้าที่ทดสอบเดินเครื่องมองเห็นได้ ควรหลีกเลี่ยงสิ่งกีดขวางด้านหน้าข้อต่อทดสอบแรงดันบนตัววาล์ว เพื่อให้แน่ใจว่าสามารถเชื่อมต่อเครื่องมืออัจฉริยะเฉพาะเพื่อการตรวจจับระหว่างการทดสอบการทำงาน

ท่อที่ติดตั้งวาล์วจะต้องมีเส้นผ่านศูนย์กลางระบุเท่ากัน

ตรวจสอบให้แน่ใจว่าไม่มีสิ่งปนเปื้อนในท่อและวาล์วก่อนการติดตั้ง

เพื่อป้องกันวาล์วจากสิ่งเจือปนที่อาจเกิดขึ้น ให้ติดตั้งตัวกรองบริเวณต้นน้ำของวาล์ว

ในระหว่างการติดตั้ง ทิศทางของการไหลปานกลางควรสอดคล้องกับทิศทางที่ทำเครื่องหมายไว้บนตัววาล์ว

สามารถติดตั้งวาล์วได้ทั้งแนวนอนหรือแนวตั้ง

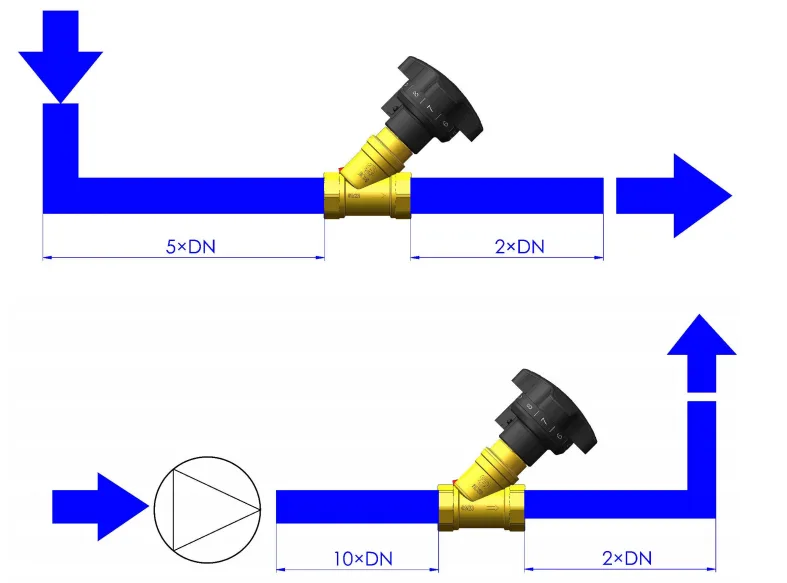

หากติดตั้งวาล์วหลังส่วนท่อโค้ง แนะนำให้รักษาส่วนท่อตรงก่อนวาล์วอย่างน้อยที่สุด (ความยาวเท่ากับ 5 เท่าของเส้นผ่านศูนย์กลางระบุของวาล์ว)

หากมีตัวหมุนเวียน (ปั๊ม) ก่อนวาล์ว ความยาวขั้นต่ำที่แนะนำของท่อตรงคือ 10 เท่าของเส้นผ่านศูนย์กลางระบุของตัววาล์ว

หลังจากที่วาล์วได้รับการใช้งานแล้ว เพื่อรักษาสถานะสมดุลของระบบ ไม่ควรเปลี่ยนการเปิดวาล์วแบบสุ่มในระหว่างการทำงานของระบบปกติ และโดยเฉพาะอย่างยิ่ง ไม่ควรเปลี่ยนอุปกรณ์ล็อคการเปิด

การตั้งค่าล็อคหน่วยความจำ

วาล์วปรับสมดุลคงที่มีอุปกรณ์หน่วยความจำตำแหน่ง ถอดฝาปิดกันฝุ่นออก และทำตามขั้นตอนเหล่านี้สำหรับการตั้งค่าการล็อคที่จำเป็น:

1.ใช้เครื่องมือเล็กๆ ในช่องเล็กๆ ระหว่างฝากันฝุ่นและวงล้อจักร จากนั้นจึงนำออกมา

2. ใส่ประแจหกเหลี่ยม 5 มม. เข้าไปตรงกลางของวงล้อจักร และให้การหมุนอยู่ในตำแหน่งที่ต้องการ

3.กดฝากันฝุ่นกลับเข้าที่
