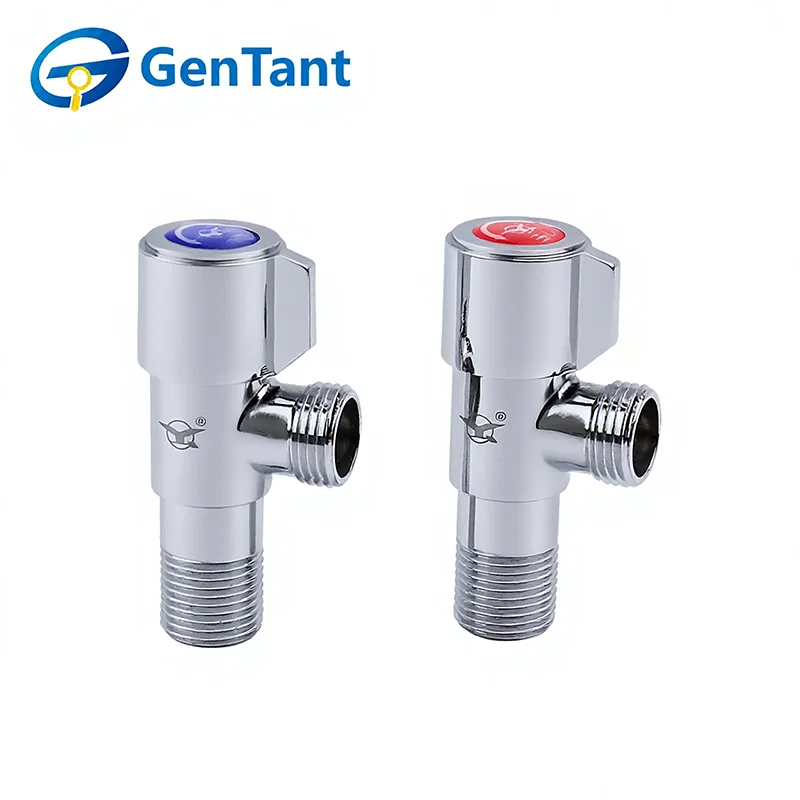

วาล์วมุมเลี้ยวควอเตอร์

วาล์วมุมเลี้ยวสี่ส่วนถูกนำมาใช้กันอย่างแพร่หลายในระบบควบคุมของเหลวและก๊าซเพื่อเปิดหรือปิดการไหลอย่างรวดเร็วด้วยการหมุน 90 องศาที่เรียบง่าย ให้การตอบสนองที่รวดเร็ว การปิดผนึกที่เชื่อถือได้ และการทำงานที่ง่ายดาย การออกแบบตัวเครื่องที่ทำมุมช่วยให้สามารถติดตั้งได้อย่างมีประสิทธิภาพในพื้นที่จำกัด และช่วยเปลี่ยนทิศทางการไหลในขณะที่ยังคงประสิทธิภาพการทำงานที่มั่นคง

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

วาล์วมุมเลี้ยวสี่ส่วนมีกลไกแบบบอลวาล์วที่ช่วยให้สามารถปิดการไหลได้ทันทีด้วยการหมุน 90 องศาที่เรียบง่าย คุณสมบัติหลักคือการวางแนว 90 องศา ซึ่งช่วยให้การเชื่อมต่อระหว่างท่อติดผนังและท่ออ่อนยืดหยุ่นในพื้นที่แคบทำได้ง่ายขึ้น มีการใช้กันอย่างแพร่หลายในห้องน้ำและห้องครัวสำหรับโถส้วม อ่างล้างมือ และก๊อกน้ำในที่พักอาศัย ตัวเรือนทองเหลืองที่ทนทานและซีลที่เชื่อถือได้ทำให้ผู้ติดตั้งมีอายุการใช้งานยาวนานและไม่มีรอยรั่ว

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

ความดันที่กำหนด: 1.0 MPa

สื่อการทำงาน: น้ำ ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ

อุณหภูมิในการทำงาน: -10°C ≤ T ≤ 90°C

เกลียวเป็นไปตามมาตรฐาน ISO 228

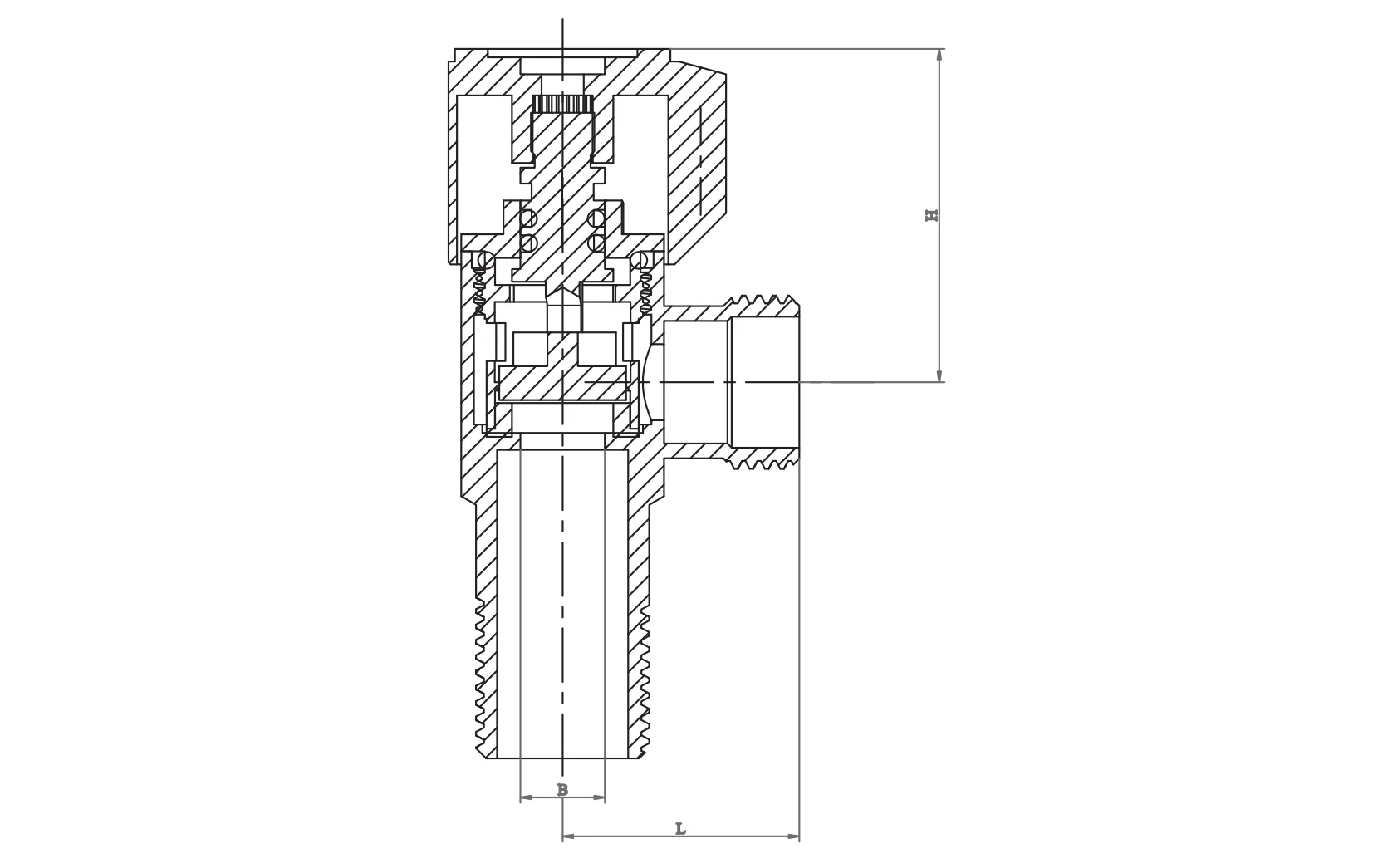

มิติข้อมูลผลิตภัณฑ์

แนวทางการติดตั้ง

การติดตั้งอย่างมืออาชีพ: วาล์วมุมเลี้ยวสี่ส่วนต้องได้รับการติดตั้งโดยช่างเทคนิคแก๊สที่ผ่านการรับรอง ตรวจสอบให้แน่ใจว่าได้ปิดการจ่ายก๊าซแล้ว และพื้นที่ทำงานมีการระบายอากาศที่ดี

ความสมบูรณ์ของเกลียว: ใช้เฉพาะเทป PTFE แบบติดแก๊ส (โดยทั่วไปจะเป็นสีเหลือง) หรือสารพันท่อแบบพิเศษ ใช้น้ำยาซีลกับเกลียวตัวผู้เท่านั้น เพื่อให้แน่ใจว่าไม่มีวัสดุส่วนเกินเข้าไปในตัววาล์วเพื่อกีดขวางซีล

การจัดการแรงบิด: ใช้ประแจที่เหมาะสมกับปลายวาล์วที่อยู่ใกล้กับท่อมากที่สุด อย่าขันแน่นจนเกินไป เนื่องจากแรงที่มากเกินไปอาจทำให้ตัววาล์วแตกหรือทำให้บ่าที่นั่งภายในเสียหายได้ ส่งผลให้เกิดการรั่วไหลที่เป็นอันตรายได้

การทดสอบการรั่ว: หลังการติดตั้ง ห้ามใช้เปลวไฟเพื่อตรวจสอบรอยรั่ว ใช้น้ำยาตรวจจับการรั่วไหลที่ได้รับการรับรองหรือน้ำสบู่กับข้อต่อทั้งหมด ฟองอากาศบ่งบอกถึงการรั่วที่ต้องแก้ไขทันที

คู่มือการใช้งาน

ฟังก์ชั่น: วาล์วมุมเลี้ยวสี่ส่วนใช้สำหรับบริการเปิด/ปิดเท่านั้น พวกเขาจะต้องอยู่ในตำแหน่งเปิดเต็มที่หรือปิดสนิท การเปิดบางส่วนอาจทำให้เบาะนั่งสึกกร่อนและซีลล้มเหลว

ตำแหน่งที่จับ: ที่จับทำหน้าที่เป็นตัวบ่งชี้ภาพ เมื่อด้ามจับขนานกับท่อ วาล์วจะเปิดอยู่ เมื่อตั้งฉากจะปิด

การทำงานแบบแมนนวล: วาล์วเหล่านี้ได้รับการออกแบบมาสำหรับการใช้งานแบบแมนนวล อย่าใช้เครื่องมือหรือ "แท่งสิบแปดมงกุฎ" เพื่อหมุนที่จับ หากวาล์วใช้งานยาก อาจต้องเปลี่ยนวาล์ว

การตรวจสอบและบำรุงรักษา

การตรวจสอบเป็นระยะ: ตรวจสอบวาล์วมุมเลี้ยวสี่ส่วนอย่างน้อยปีละสองครั้งเพื่อดูสัญญาณการกัดกร่อน ความเสียหายจากการจัดการ หรือกลิ่นก๊าซ หมุนวาล์ว (เปิด/ปิด) เป็นระยะเพื่อให้แน่ใจว่าลูกบอลจะไม่จับ

ไม่มีการถอดชิ้นส่วน: เนื่องจากความทนทานต่อความปลอดภัยขั้นวิกฤต อย่าพยายามถอดชิ้นส่วนหรือซ่อมแซมส่วนประกอบภายในของวาล์วแก๊ส หากวาล์วรั่วหรือไม่สามารถปิดได้ ให้เปลี่ยนทั้งยูนิตทันที

สภาพแวดล้อม: รักษาพื้นที่วาล์วให้ปราศจากสารเคมีที่มีฤทธิ์กัดกร่อนหรือการสะสมของความชื้นสูง ซึ่งอาจทำให้ตัวทองเหลืองหรือซีลก้านเสื่อมสภาพเมื่อเวลาผ่านไป

มาตรการฉุกเฉิน: ในกรณีที่มีแก๊สรั่ว ให้ปิดวาล์วหลักต้นน้ำทันที อพยพออกจากพื้นที่ และติดต่อบริการฉุกเฉิน
